Металочерепиця: як обрати покриття та профіль даху

Металочерепицю для даху обирають за сталевою основою, захисними шарами, профілем і розмірами листа. Матеріал потрібно зіставити з ухилом та формою схилів: той самий профіль дасть різний розкрій на прямокутному й ламаному даху. Нижче — порядок порівняння покриттів, приклад підрахунку листів і перелік вузлів, які слід узгодити до замовлення.

Металочерепиця: товщина сталі й захисні шари

Металочерепиця — це профільований лист із металевою основою та захисним полімерним покриттям. Основою буває оцинкована сталь або алюміній; форму хвилі та ширину листа виробники змінюють між серіями. Ці ознаки наведено в описі матеріалу.

Товщина сталевої основи і товщина готового пофарбованого листа — різні величини. Порівнюючи два варіанти, з’ясуйте, чи вказано товщину саме сталі. Для оцинкованого листа окремо перевірте масу цинкового шару: колір або рельєф поверхні не повідомляють її значення.

Для порівняння вмісту цинку в металочерепиці попросіть документ на сталь, використану для конкретної партії. Якщо продавці називають різні показники, спершу звірте одиниці вимірювання й те, чи стосується число одного боку листа або обох.

«Назва покриття допомагає знайти серію, але рішення я приймав би за документом на весь лист: основу, захисний шар і умови гарантії». — Дем’ян Підгірний, автор про будівництво будинків

Як порівняти полімерні покриття та маркування

Матова й глянцева поверхні описують вигляд металочерепиці, а не всі властивості її полімеру. У двох листів однакового кольору можуть відрізнятися металева основа, склад покриття та гарантійні умови. Тому порівнюйте повне маркування виробу, а зразок кольору використовуйте для перевірки зовнішнього вигляду.

Для кожної серії зберіть однаковий набір відомостей:

• назву виробника сталі та документ, за яким можна визначити її характеристики;
• позначення металевого захисного й полімерного шарів;
• умови гарантії на зовнішній вигляд і захист від корозії;
• інструкцію щодо різання, кріплення та догляду за покрівлею.

Маркування металочерепиці має дозволяти зіставити документи з товаром у замовленні. Якщо в пропозиції є лише назва кольору й профілю, попросіть уточнити серію листа та його основу до порівняння варіантів.

Зразки профілю оглядайте разом зі зразками поверхні: геометрія листа впливає на розкладку, а покриття — на вигляд і умови експлуатації.

Як профіль і розміри листа впливають на відходи

Загальна ширина листа включає частину, яку перекриє сусідній лист. Корисна ширина — частина, що залишається для покриття схилу після бокового нахльосту. Для підрахунку беріть її з технічного документа саме обраного профілю. Також перевірте допустимі довжини листів і вимоги до нахльосту, якщо одного листа не вистачає від карниза до коника.

Приклад розрахунку листів для одного схилу

Порівняйте ширину прямокутного схилу з корисною шириною листа за технічним документом. Якщо після розкладки повних смуг частина схилу лишається непокритою, додайте крайню смугу. Її ширину та довжину замовлення визначайте за схемою виробника з урахуванням країв схилу.

1. Виміряйте кожен схил окремо, позначивши карниз, коник і місця примикань.
2. Впишіть у креслення корисну ширину обраного профілю з технічного документа.
3. Розкладіть смуги від одного краю схилу й перевірте, де опиняться обрізки.
4. Зіставте розкладку з переліком листів і погодьте довжини з постачальником.

Результат для прямокутного схилу не переносіть без змін на ділянку з розжолобком: там частину листа зрізають по косій лінії.

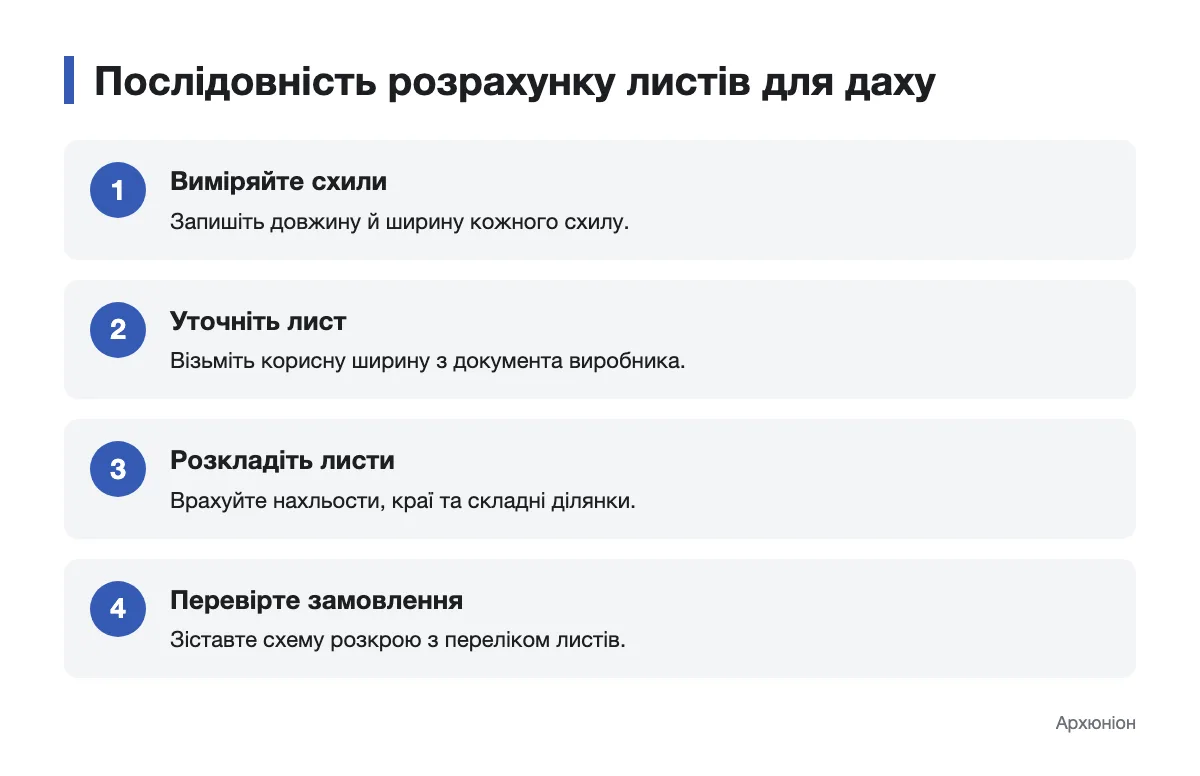

Інфографіка показує порядок роботи, а не замінює креслення з розмірами кожного схилу.

Для розкладки листів порівняйте геометрію профілів і ефективну ширину, якщо виробник її зазначає.

Джерело: сторінка металочерепиці Ruukki; технічний опис металочерепиці Diament Eco Plus, Blachotrapez.

Який дах підходить для металочерепиці

Мінімальний ухил беріть із монтажної інструкції обраного профілю. Без назви системи й документа одне значення кута для всієї металочерепиці було б ненадійною відповіддю. На схилах із невідповідним ухилом іншу форму хвилі не слід вважати самостійним розв’язанням проблеми.

Для першого листи розкладають переважно прямими рядами. Для другого додаються косі різи; площа даху сама по собі не покаже кількість придатних залишків. Якщо форма створює багато обрізків, порівняйте схему металочерепиці зі схемою покриття бітумною черепицею до вибору матеріалу.

«На складному даху я спершу креслю краї кожного схилу. Розрахунок лише за загальною площею приховує місця, де цілий лист перетвориться на обрізок». — Дем’ян Підгірний, автор про будівництво будинків

Остаточний вибір робіть після перевірки ухилу за інструкцією та порівняння двох схем розкрою.

Як влаштувати основу й карниз під листи

Конструкція даху під металочерепицю включає крокви, підпокрівельну мембрану, контррейки й обрешітку. Мембрану розташовують під покриттям для відведення води, що потрапила під листи. Контррейки створюють вентиляційний проміжок над нею: повітрю потрібен вхід біля карниза та вихід у верхній частині схилу.

Крок обрешітки під металочерепицю визначає геометрія вибраного профілю. Відстань між планками не встановлюйте за зразком іншої серії листів. Перед монтажем звірте схему першої планки біля карниза, рядових планок і опор під добірні елементи. Стан основи оцініть до замовлення покриття; матеріал про кроквяну систему даху допоможе послідовно перевірити її складові.

Карнизна планка закриває край покрівельного вузла й спрямовує воду з листів до водостоку. Крапельник під металочерепицю відводить воду з підпокрівельної мембрани. Це різні шляхи води, тому розташування планок і краю мембрани потрібно показати на одному кресленні карниза.

Листи кріплять покрівельними гвинтами з ущільнювальними шайбами до обрешітки. Місця кріплення, кількість гвинтів і порядок монтажу біля країв схилу беріть зі схеми виробника конкретного профілю.

Що врахувати в повному комплекті покрівлі

Влаштування покрівлі з металочерепиці не закінчується підрахунком листів. До переліку додають елементи коника, карниза, торців і розжолобків там, де ці вузли є на кресленні. Окремо перевіряють стрічки, ущільнювачі та кріплення, передбачені монтажною інструкцією.

Перш ніж погодити комплект, звірте три групи документів:

• технічні дані листа й позначення його покриттів;
• схему монтажу профілю, добірних елементів та кріплень;
• гарантійні умови, зокрема вимоги до різання й догляду.

Для кімнат під схилами зверніть увагу на весь покрівельний вузол, а не лише на звук дощу по металу: на передачу шуму впливають шари конструкції та їхній монтаж. Якщо планується заміна шиферу на металочерепицю, перевірте стан основи й геометрію схилів до складання нового переліку матеріалів.

Комплект слід перевіряти за одним погодженим кресленням: тоді кількість листів, планок і кріплень стосується тієї самої конфігурації даху.

Як узгодити металочерепицю з вашим дахом

Зіставте документи на основу й покриття з монтажною інструкцією профілю. Далі перевірте ухил, розкладку листів, вентиляційний проміжок і карнизний вузол на кресленні. Перед замовленням передайте цю схему постачальнику та монтажнику для звірки комплекту.
