Як вибрати радіатори опалення для приватного будинку

Радіатори для приватного будинку підбирають за тепловтратами кожної кімнати та температурою води в системі, а не лише за матеріалом корпусу. Паспортна тепловіддача приладу може суттєво відрізнятися від його віддачі в низькотемпературному контурі. Нижче — порівняння конструкцій, приклад розрахунку та перевірки перед монтажем.

Радіатори для приватного будинку: порівняння матеріалів

Сталеві панельні радіатори складаються зі зварених панелей; алюмінієві та більшість побутових біметалевих моделей набирають із секцій. У біметалевому приладі вода проходить сталевими каналами, а алюмінієва зовнішня частина передає тепло повітрю. Традиційний чавунний радіатор також секційний, але порівнювати його з іншими за самим словом «чавунний» некоректно: потрібні паспортні дані конкретного виробу.

Наведені вати стосуються різних за розміром виробів: панель не можна порівнювати з однією секцією без розрахунку потрібної кількості. Для чавунної моделі тут не наведено непідтвердженої тепловіддачі: значення для іншого температурного режиму не замінює паспортного показника за умов порівняння.

«Матеріал звужує вибір конструкції, але придатність приладу визначають його потужність за вашої температури води, тиск і місце встановлення». — Дем’ян Підгірний, автор про будівництво будинків

Паспортні показники секцій і сталевої панелі

Режим 75/65/20 означає температуру води на вході, на виході та повітря в кімнаті. За ним порівнюють наведені вище показники EN 442, але для розрахунку потрібні ще габарити й температурна характеристика моделі. Наприклад, 1709 Вт стосуються цілої панелі Purmo Compact типу 22 заввишки 600 мм і завдовжки 1000 мм; 193 Вт Global VOX 500 — однієї секції.

Маркування типу 22 описує дві водяні панелі та два конвективні елементи. Для чавунного приладу спочатку знайдіть у технічному документі виробника рядок саме для його моделі й умов EN 442. Число, отримане за іншої різниці температур, не слід переносити до цієї таблиці без перерахунку.

Приклад підбору потужності за тепловтратами кімнати

Припустимо, розрахункові тепловтрати кімнати становлять 1650 Вт, а система працюватиме в режимі 55/45/20. Вважатимемо для навчального прикладу показник степеня n = 1,30. Це припущення для демонстрації обчислення, а не заявлена паспортна характеристика Purmo чи Global. Для замовлення його треба замінити значенням із документа обраної моделі.

1. Запишіть тепловтрати кімнати: у прикладі прилади разом мають віддавати щонайменше 1650 Вт за робочого режиму.
2. Перерахуйте паспортні 1709 Вт панелі Purmo Compact C22 для режиму 55/45/20. За прийнятого в прикладі показника отримаємо приблизно 873 Вт.
3. Поділіть 1650 Вт на 873 Вт. Одна така панель не покриває втрат; дві дають приблизно 1746 Вт.
4. Перевірте секційну альтернативу: 193 Вт Global VOX 500 перетворюються приблизно на 98,6 Вт на секцію. Результат ділення 1650 на 98,6 округлюємо вгору — до 17 секцій.

Розподіліть потрібну потужність між доступними місцями монтажу. Для кожного приладу врахуйте паспортний показник степеня та фактичну схему підключення.

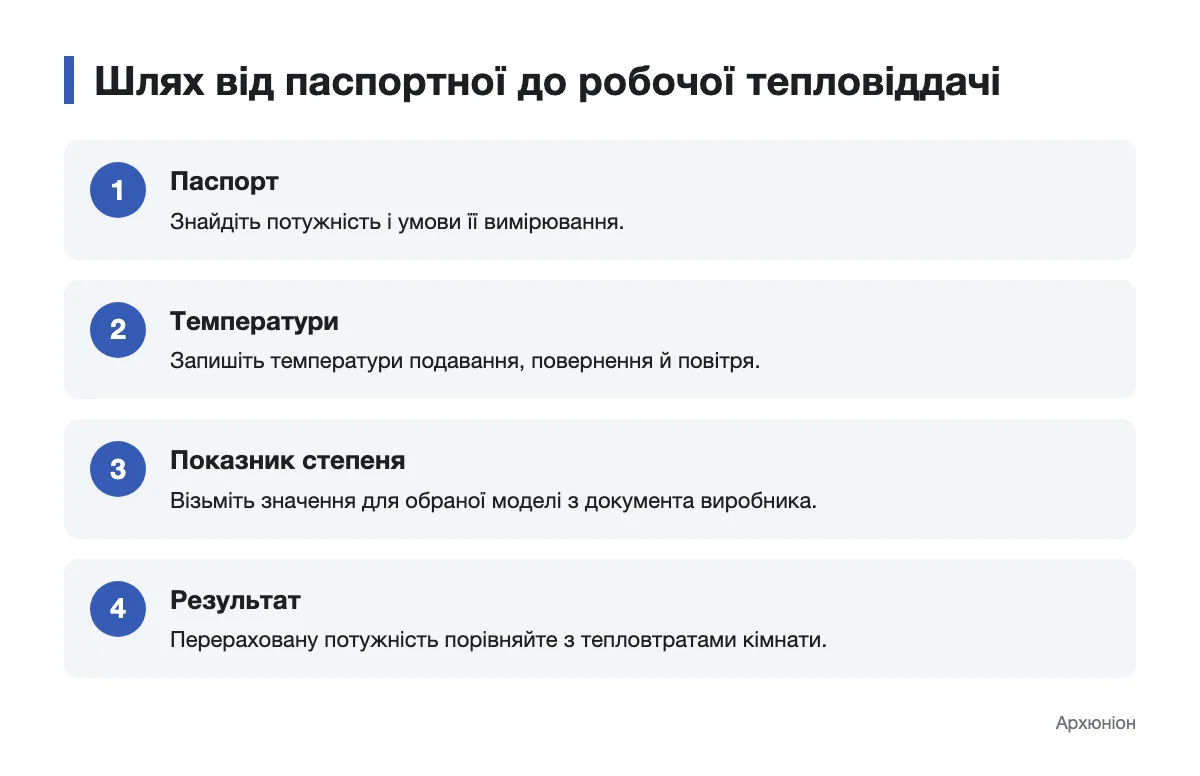

Як температура теплоносія змінює тепловіддачу

Для перерахунку застосовують формулу Q₂ = Q₁ × (ΔT₂ / ΔT₁)ⁿ, де n — показник степеня з температурної характеристики виробу. Середню різницю температур обчислюють як ΔT = (tвх − tвих) / ln[(tвх − tкім) / (tвих − tкім)]. Для режимів 75/65/20 і 55/45/20 вона становить приблизно 49,8 °C і 29,7 °C відповідно.

За навчального значення n = 1,30 коефіцієнт перерахунку становить приблизно 0,51. Тому панель із паспортними 1709 Вт у прикладі дає близько 873 Вт. Якщо технічний документ конкретного приладу містить інший показник степеня або готову таблицю для 55/45/20, використовуйте саме її.

«Паспортні вати — початок розрахунку. Перед вибором розміру я переводжу їх на температури, з якими система справді працюватиме». — Дем’ян Підгірний, автор про будівництво будинків

Робочий тиск і теплоносій у системі

Порівнюйте паспортний робочий тиск із параметрами контуру, а не з тепловіддачею приладу. Показники конкретної моделі не можна переносити на всі сталеві, алюмінієві чи біметалеві радіатори.

Перед вибором перевірте:

• робочий тиск і спосіб заповнення саме вашого контуру;
• дозволений виробником теплоносій та вимоги до його якості;
• сумісність ущільнень, арматури й радіатора із запланованою рідиною.

Окремо з’ясуйте, чи дозволяє документація моделі застосовувати незамерзальний теплоносій: дозвіл для води не є автоматичним дозволом для іншої рідини.

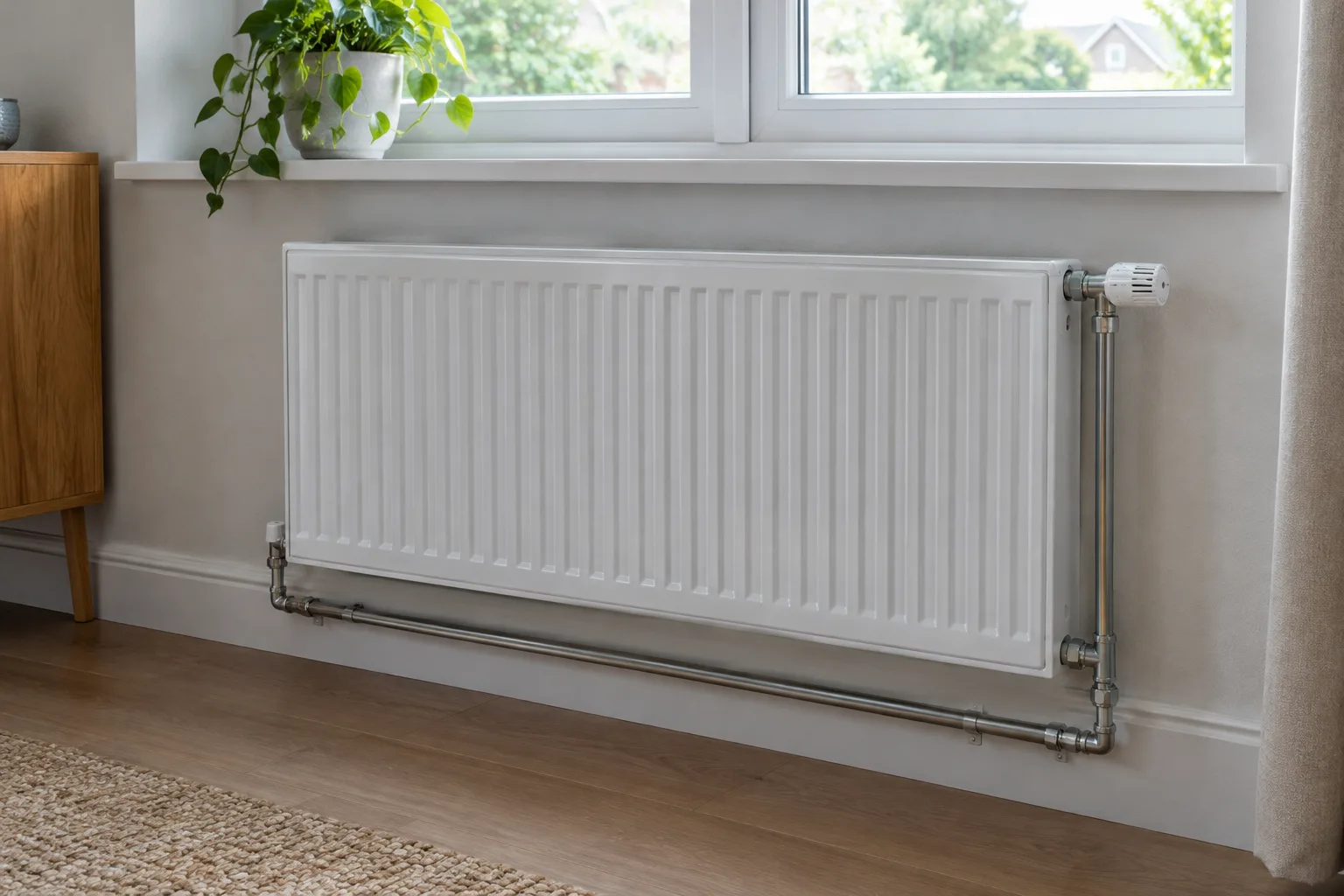

Підключення, термоклапан і місце для радіатора

Спочатку визначте, звідки підходитимуть труби. Бокове підключення зручне, коли підводи виходять зі стіни збоку приладу; радіатор із нижнім підключенням дає змогу підвести їх знизу. Для панелі Purmo Compact C22 з прикладу не можна автоматично припускати наявність вбудованого нижнього вузла: потрібну модифікацію та схему звіряють окремо.

Термостатичний клапан регулює подавання теплоносія за температурою біля своєї головки. Якщо її закривають щільна штора чи меблева панель, вимірювання гірше відображає температуру кімнати. Під вікном також залиште простір для руху повітря через прилад, а місце підключення узгодьте з схемою водяного опалення до прокладання труб.

Розрахункова тепловіддача панелей за прийнятих умов не означає, що будь-яке підключення забезпечить такий самий результат. Для вибраної схеми перевірте поправки виробника й розміри доступних ділянок стін.

Підлогові та внутрішньопідлогові радіатори: умови монтажу

Підлоговий радіатор стоїть на опорах над готовою підлогою. Його корпус залишається видимим, а для кріплень потрібна придатна основа. Внутрішньопідлоговий прилад встановлюють у канал під підлогою; зверху залишається решітка. Йому потрібні місце для короба, підведення труб і доступ для очищення каналу.

Біля панорамного скління спосіб монтажу визначте до влаштування підлоги. Стінова панель Purmo Compact заввишки 600 мм і прилад у каналі — не взаємозамінні вироби однакового розміру. Для внутрішньопідлогової моделі окремо підбирають глибину короба та тепловіддачу за передбаченого режиму води.

Як узгодити радіатор із системою опалення

Почніть із тепловтрат кімнати, перерахуйте потужність конкретної моделі на робочі температури та перевірте тиск, теплоносій і місце монтажу. Перед придбанням використайте показник для обраної моделі й звірте схему підключення з проєктом опалення.
