Как выбрать радиаторы отопления для частного дома

Радиаторы для частного дома подбирают с учетом теплопотерь каждой комнаты и температуры воды в системе, а не только материала корпуса. Паспортная теплоотдача прибора может существенно отличаться от его фактической теплоотдачи в низкотемпературном контуре. Ниже — сравнение конструкций, пример расчета и проверки перед монтажом.

Радиаторы для частного дома: сравнение материалов

Стальные панельные радиаторы состоят из сваренных панелей; алюминиевые и большинство бытовых биметаллических моделей собирают из секций. В биметаллическом приборе вода проходит по стальным каналам, а наружная алюминиевая часть передает тепло воздуху. Традиционный чугунный радиатор тоже состоит из секций, но сравнивать его с другими только по слову «чугунный» некорректно: нужны паспортные данные конкретного изделия.

Указанные значения относятся к изделиям разного размера: панель нельзя сравнивать с одной секцией без расчета необходимого количества. Для чугунной модели здесь не приводится неподтвержденная теплоотдача: значение для другого температурного режима не заменяет паспортный показатель, рассчитанный в сопоставимых условиях.

«Материал сужает выбор конструкции, но пригодность прибора определяют его мощность при вашей температуре воды, давление и место установки». — Демьян Подгирный, автор о строительстве домов

Паспортные показатели секций и стальной панели

Режим 75/65/20 означает температуру воды на входе, на выходе и воздуха в комнате. По нему сравнивают приведенные выше показатели EN 442, но для расчета нужны также габариты и температурная характеристика модели. Например, 1709 Вт относятся ко всей панели Purmo Compact типа 22 высотой 600 мм и длиной 1000 мм; 193 Вт Global VOX 500 — к одной секции.

Маркировка типа 22 описывает две водяные панели и два конвективных элемента. Для чугунного прибора сначала найдите в техническом документе производителя строку именно для его модели и условий EN 442. Значение, полученное при другой разнице температур, нельзя переносить в эту таблицу без пересчета.

Пример подбора мощности по теплопотерям комнаты

Предположим, расчетные теплопотери комнаты составляют 1650 Вт, а система будет работать в режиме 55/45/20. Для учебного примера примем показатель степени n = 1,30. Это допущение демонстрирует принцип расчета, а не является заявленной паспортной характеристикой Purmo или Global. При выборе прибора его нужно заменить значением из документа для выбранной модели.

1. Запишите теплопотери комнаты: в примере приборы вместе должны отдавать не менее 1650 Вт в рабочем режиме.
2. Пересчитайте паспортные 1709 Вт панели Purmo Compact C22 для режима 55/45/20. При принятом в примере показателе получится примерно 873 Вт.
3. Разделите 1650 Вт на 873 Вт. Одной такой панели недостаточно; две дадут примерно 1746 Вт.
4. Проверьте секционную альтернативу: 193 Вт Global VOX 500 превращаются примерно в 98,6 Вт на секцию. Результат деления 1650 на 98,6 округлите вверх — до 17 секций.

Распределите необходимую мощность между доступными местами установки. Для каждого прибора учитывайте паспортный показатель степени и фактическую схему подключения.

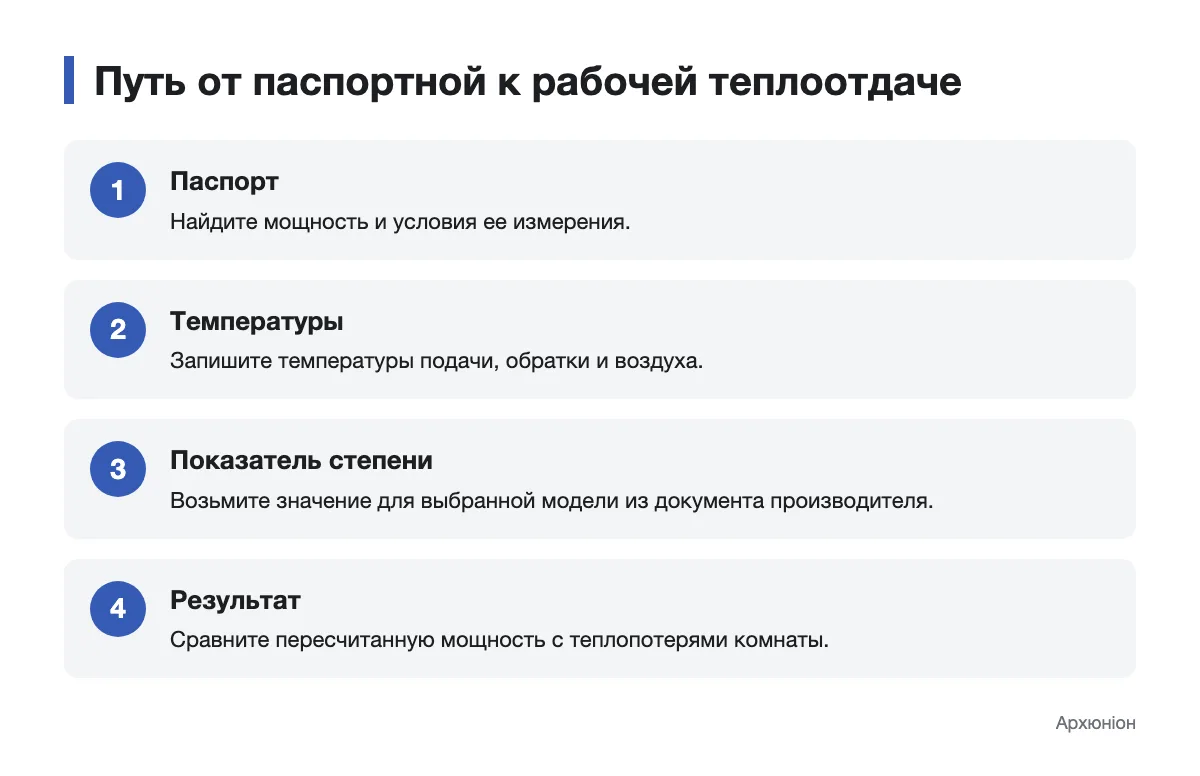

Как температура теплоносителя меняет теплоотдачу

Для пересчета применяют формулу Q₂ = Q₁ × (ΔT₂ / ΔT₁)ⁿ, где n — показатель степени из температурной характеристики изделия. Среднюю разницу температур вычисляют как ΔT = (tвх − tвых) / ln[(tвх − tкомн) / (tвых − tкомн)]. Для режимов 75/65/20 и 55/45/20 она составляет примерно 49,8 °C и 29,7 °C соответственно.

При учебном значении n = 1,30 коэффициент пересчета составляет примерно 0,51. Поэтому панель с паспортными 1709 Вт в этом примере дает около 873 Вт. Если технический документ конкретного прибора содержит другой показатель степени или готовую таблицу для 55/45/20, используйте именно ее.

«Паспортные ватты — только начало расчета. Перед выбором размера я пересчитываю их для температур, при которых действительно будет работать система». — Демьян Подгирный, автор о строительстве домов

Рабочее давление и теплоноситель в системе

Сравнивайте паспортное рабочее давление с параметрами контура, а не с теплоотдачей прибора. Показатели конкретной модели нельзя переносить на все стальные, алюминиевые или биметаллические радиаторы.

Перед выбором проверьте:

• рабочее давление и способ заполнения именно вашего контура;
• допустимый производителем теплоноситель и требования к его качеству;
• совместимость уплотнений, арматуры и радиатора с запланированной жидкостью.

Отдельно выясните, разрешает ли документация модели использовать незамерзающий теплоноситель: разрешение для воды автоматически не распространяется на другую жидкость.

Подключение, термоклапан и место для радиатора

Сначала определите, откуда будут подходить трубы. Боковое подключение удобно, когда подводки выходят из стены сбоку от прибора; радиатор с нижним подключением позволяет подвести их снизу. Для панели Purmo Compact C22 из примера нельзя автоматически предполагать наличие встроенного нижнего узла: нужную модификацию и схему подключения проверяют отдельно.

Термостатический клапан регулирует подачу теплоносителя по температуре возле своей головки. Если ее закрывают плотная штора или мебельная панель, измерение хуже отражает температуру комнаты. Под окном также оставьте пространство для движения воздуха через прибор, а место подключения согласуйте с схемой водяного отопления до прокладки труб.

Расчетная теплоотдача панелей при принятых условиях не означает, что любое подключение обеспечит такой же результат. Для выбранной схемы проверьте поправки производителя и размеры доступных участков стен.

Напольные и внутрипольные радиаторы: условия монтажа

Напольный радиатор стоит на опорах над чистовым полом. Его корпус остается видимым, а для креплений нужно подходящее основание. Внутрипольный прибор устанавливают в канал под полом; сверху остается решетка. Для него нужны место под короб, подводка труб и доступ для очистки канала.

Возле панорамного остекления способ установки определите до устройства пола. Настенная панель Purmo Compact высотой 600 мм и прибор в канале — не взаимозаменяемые изделия одинакового размера. Для внутрипольной модели отдельно подбирают глубину короба и теплоотдачу с учетом предусмотренного режима воды.

Как согласовать радиатор с системой отопления

Начните с теплопотерь комнаты, пересчитайте мощность конкретной модели на рабочие температуры и проверьте давление, теплоноситель и место установки. Перед покупкой используйте показатели выбранной модели и сверьте схему подключения с проектом отопления.
