Каркасный дом: устройство стен и крыши

Каркасный дом — это здание, в котором нагрузку воспринимает система стоек, обвязок, перекрытий и стропил, а пространство между элементами стен заполняют утеплителем. Пароизоляция со стороны помещения и ветрозащита снаружи помогают сохранять его сухим при условии правильно выполненных стыков. Ниже разберем устройство основных конструкций, последовательность работ и то, что следует проверить в предложении под ключ. Отдельно рассмотрим, где влага проникает в узлы соединений.

Из чего состоит каркасный дом

Деревянные стойки передают нагрузку от верхней обвязки к нижней, а затем — на основание через предусмотренные проектом опоры. Обшивка придает стене жесткость только в том случае, если в проекте указаны материал, крепления и способ соединения с каркасом. Расстояние между стойками берут из чертежей, а не подгоняют произвольно под ширину утеплителя.

Стропила удерживают кровельное покрытие и передают нагрузку на стены. В местах опирания особенно важны крепления и непрерывный путь передачи нагрузки.

Сравнивая решения для деревянного дома, различайте несущий каркас и слои, которые только ограждают помещение. На чертежах проверьте три группы узлов: опирание стен на основание, соединение с перекрытием и примыкание крыши. Одного плана комнат для такой проверки недостаточно.

Какие слои стены сохраняют тепло и защищают от влаги

В типичной утепленной каркасной стене слои рассматривают от помещения к улице. Их последовательность показывает не только расположение утеплителя, но и направление, в котором конструкция должна отводить случайную влагу. Конкретный состав стены, крепления и совместимость мембран определяют в проекте.

Пароизоляция ограничивает поступление водяного пара из помещения в утепленную часть стены. Герметично соединенные полотна также работают как воздушный барьер: поток теплого воздуха через щель переносит влагу к более холодным слоям. Отдельный материал с названием «пароизоляция» не заменит уплотнение возле окон, перекрытия и труб.

Ветрозащитная мембрана закрывает утеплитель от продувания и воды, которая попала за облицовку. Она не заменяет фасад или кровельную гидроизоляцию. Для утепления каркасного дома нужны название конкретного изделия, его технический документ и расчет стены: одинаковая толщина разных материалов сама по себе не означает одинаковых тепловых свойств.

Для утепленной каркасной стены сравните теплопроводность и доступные характеристики плит из каменной ваты.

Источник: техническое описание ROCKMIN UA, ROCKWOOL; техническое описание ROCKMIN PLUS, ROCKWOOL; страница изделия VENTIROCK, ROCKWOOL.

Как рассчитать объем утеплителя для стены

Определите площадь стены по ее размерам и вычтите площадь проемов. Умножьте результат на проектную толщину слоя — так вы получите геометрический объем утеплителя.

Это предварительная оценка: часть объема занимают стойки, а при раскрое появляются отходы. Для своей стены подставьте ее размеры, суммарную площадь проемов и проектную толщину. Количество упаковок определяйте по площади или объему покрытия, указанным в техническом документе выбранного изделия. Достаточность толщины проверяют отдельным теплотехническим расчетом, используя заявленную теплопроводность материала и учитывая стойки.

Как защитить утеплитель и узлы соединений от влаги

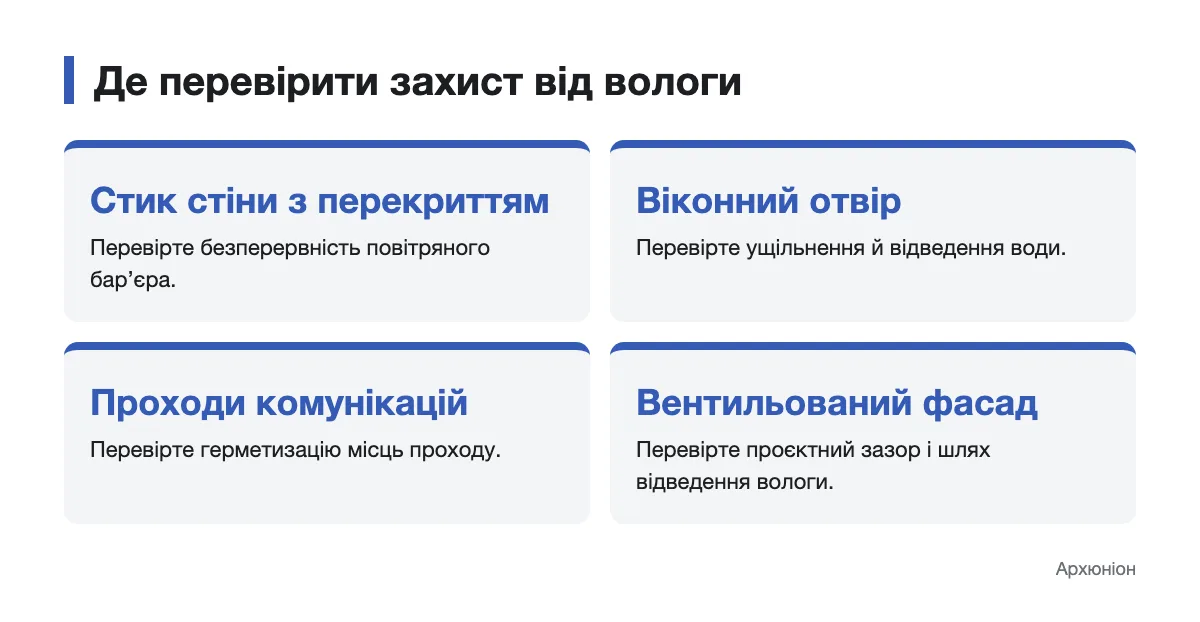

Влага может попадать в стену двумя разными путями: с воздухом из помещения и снаружи — через проемы или облицовку. Поэтому внутренний воздушный барьер проверяют на герметичность, а наружные слои — на возможность отводить воду. Особого внимания требуют четыре места: стык с перекрытием, оконный проем, проходы коммуникаций и фасадный зазор.

В узле стены с перекрытием полотна пароизоляции должны соединяться без разрыва воздушного барьера. Вокруг труб и кабелей нужны предусмотренные проектом уплотнения. Возле окна проверяют и внутреннюю герметизацию, и наружный путь отвода воды: один открытый шов не решает обе задачи.

«Оценивайте не отдельный рулон мембраны, а весь путь защиты от влаги. Разрыв в примыкании может свести на нет аккуратный монтаж на ровном участке стены». — Демьян Подгорный, автор о строительстве домов

Если проектом предусмотрен вентилируемый фасад, облицовка не должна перекрывать путь движения воздуха и выхода воды. До закрытия стены сфотографируйте стыки и проходы: после монтажа внутренней обшивки их уже не будет видно.

Как строят каркасный дом

Строительство каркасного дома начинается с согласованного проекта. В нем должны совпадать решения по основанию, несущим элементам, утеплению и проходам инженерных сетей. Правильная последовательность позволяет вовремя осмотреть работы, которые позднее закроет обшивка.

1. Подготовьте проект с планами, разрезами и узлами опирания; определите места проходов коммуникаций.
2. Устройте основание по проекту и проверьте его геометрию и места крепления нижней обвязки.
3. Смонтируйте стены и перекрытия, сверяя положение стоек, балок и креплений с чертежами.
4. Соберите стропильную систему, устройте слои кровли и отвод воды.
5. Установите окна, проложите коммуникации, смонтируйте утеплитель и защитные мембраны.
6. Осмотрите скрытые узлы, затем закройте стены обшивкой и выполните отделку.

До завершения пятого этапа согласуйте осмотр стыков мембран и узлов возле проемов. Если подрядчик предлагает каркасное строительство из готовых панелей, выясните, какие слои и соединения можно будет осмотреть уже на участке. Порядок монтажа панелей отличается, но скрытые работы все равно нужно принимать.

Что проверить в предложении под ключ

Фраза «каркасный дом под ключ» не означает одинаковый состав работ в разных предложениях. Сравнивайте не общее название пакета, а спецификацию и границы ответственности подрядчика. Запросите перечень как минимум пяти групп:

• проектные чертежи и узлы, по которым будут выполнять монтаж;
• древесину, обшивку, утеплитель и мембраны с названиями конкретных изделий;
• основание, кровлю, окна и фасад с указанием, кто их поставляет и монтирует;
• инженерные сети и отделку с четко описанными границами работ;
• порядок осмотра скрытых узлов и документирования изменений материалов.

Сопоставьте этот перечень с договором и чертежами: материал, названный в рекламе, но отсутствующий в спецификации, не следует считать согласованной комплектацией.

«Просите показать состав предложения одновременно на чертеже и в спецификации. Так проще заметить работы, которые каждая сторона считает обязанностью другой». — Демьян Подгорный, автор о строительстве домов

Преимущества и ограничения деревянного каркаса

Деревянный каркас разделяет несущую функцию и утепление: стойки воспринимают нагрузку, а заполнение между ними снижает теплопотери. Это позволяет осмотреть конструкцию до обшивки и проложить часть коммуникаций в предусмотренных проектом полостях.

При этом стойка занимает место в теплоизоляционном слое, а незаделанный стык нарушает воздушный барьер. Поэтому в расчете стены учитывают деревянные элементы, а при приемке проверяют не только плоскость стены, но и ее примыкания к другим конструкциям.

Как проверить проект до строительства

До заказа сопоставьте три вещи: чертежи узлов, спецификацию материалов и перечень работ в договоре. Отметьте на планах места стыка стены с перекрытием, оконные проемы и проходы коммуникаций. Если согласованного решения для них нет, попросите дополнить проект до начала монтажа. Тогда у проверки комплектации будет конкретная основа, а у приемки скрытых работ — понятные критерии.
