СИП-панели для дома: устройство, преимущества и ограничения

СИП-панели — это конструкционные теплоизоляционные элементы, в которых утеплитель соединен с двумя жесткими обшивками. Их используют для стен, перекрытий и крыш, но характеристики отдельной панели не описывают готовый дом. Ниже рассмотрим устройство панелей, пример расчета материала и проверку стыков, без которых сложно оценить проект.

СИП-панели: из чего состоит конструкция

Обшивки и утеплитель в СИП-панели работают вместе: жесткие внешние слои воспринимают нагрузки, а сердцевина удерживает их на расстоянии и ограничивает теплопередачу. Один из вариантов конструкции — обшивки из OSB и сердцевина из вспененного полистирола. Само название «СИП» не определяет ни состав материалов, ни толщину изделия.

На торцах панели соединяют по проектному узлу. Он должен передавать предусмотренные расчетом нагрузки и обеспечивать непрерывность теплоизоляционного и воздухозащитного контуров. Поэтому описание панели без чертежа ее стыка дает неполное представление о стене.

Размеры и толщину СИП-панелей нужно брать из документации выбранного изделия. Нельзя переносить показатели другой панели в расчет дома.

На что обратить внимание при выборе СИП-панелей

Сравнивать панели только по общей толщине некорректно: одинаковый внешний размер не означает одинаковый состав. Перед выбором запросите документы именно на предложенную комплектацию:

• описание обшивок и утеплителя;
• чертежи типовых стыков и примыканий;
• заявленные показатели с условиями их определения;
• правила хранения и монтажа панелей.

Эти документы нужно сопоставить со спецификацией проекта, а не только с названием материала в смете.

«Паспорт панели описывает изделие, но не потери тепла через стыки и не работу всей стены. Для этого нужны чертежи узлов». — Демьян Подгорный, автор о строительстве домов

Стены, перекрытия и крыша из СИП-панелей

Стены из СИП-панелей, перекрытия из СИП-панелей и крыша из СИП-панелей имеют разные схемы нагрузки. Для стены проектировщик учитывает нагрузки от расположенных выше конструкций и ветра; для перекрытия — также нагрузку пола; для крыши — кровельное покрытие, ветер и снег. Панель, подходящую для одного узла, не используют для другого только потому, что совпадают ее размеры.

Технология сборки дома из СИП-панелей начинается с согласованного проекта. Перед монтажом последовательно проверяют:

1. Назначение каждой панели на схеме раскладки.
2. Опоры, проемы и места передачи нагрузок.
3. Крепеж, стыки и примыкания к другим конструкциям.

После этой проверки можно планировать раскрой. Если вы сравниваете стеновые системы, сопоставьте готовые узлы, в том числе с конструкцией из газобетонных блоков в своем проекте.

Пример расчета панелей для стены

Предположим, стена имеет длину 6 м и высоту 3 м, а площадь проема составляет 2 м². Предположим, одна условная заготовка закрывает 3 м². Площадь стены без проема равна 6 × 3 − 2 = 16 м². По площади потребуется не менее шести заготовок: 16 ÷ 3 округляем вверх.

Повторите расчет со своими размерами, а количество панелей уточните по схеме раскладки и размерам выбранного изделия.

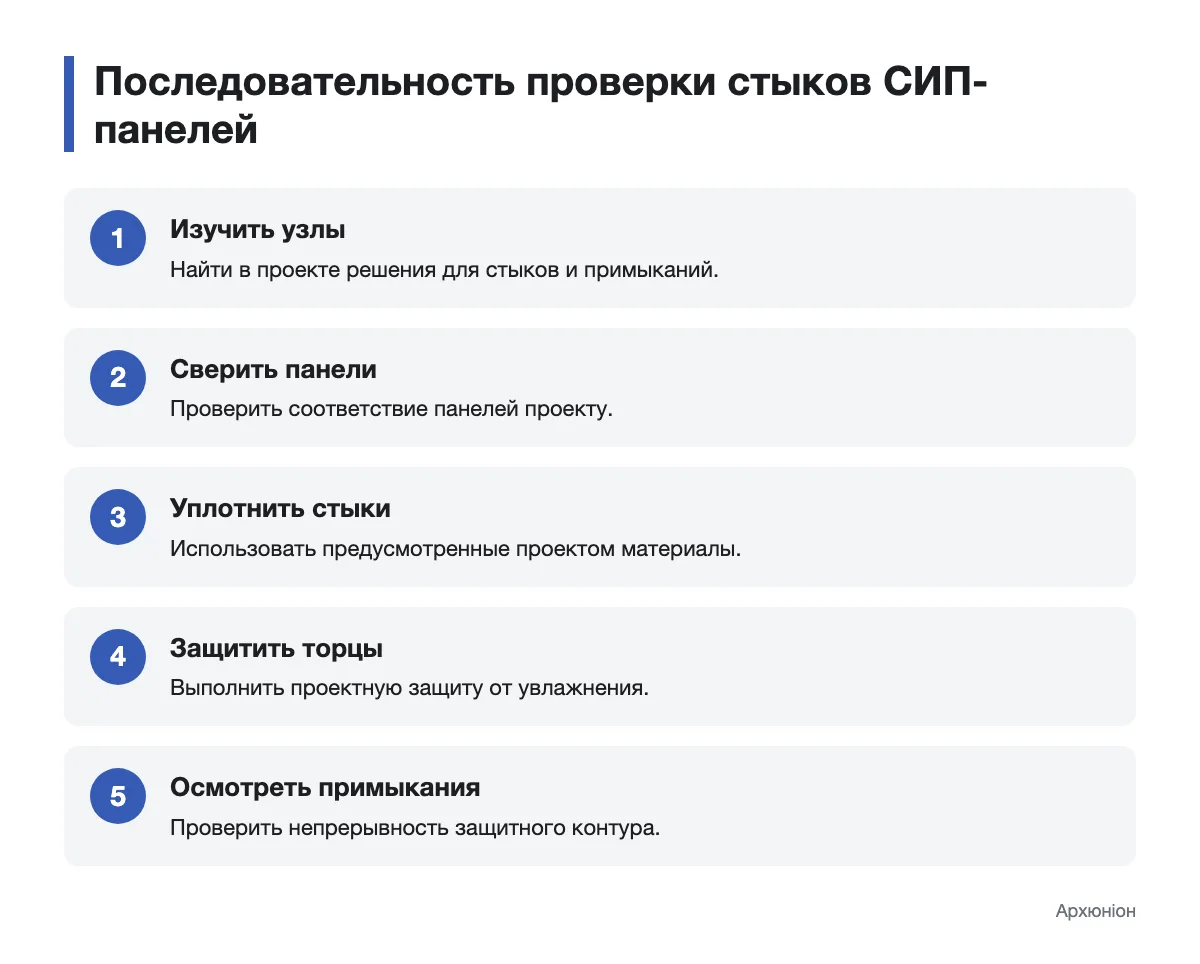

Как защитить стыки от влаги и продувания

Защита стыка начинается не с герметика, а с чертежа: на нем должны быть указаны соединительный элемент, уплотнение и защита торца. Материалы для внутренней и внешней стороны не следует менять местами без проверки узла. При сборке осматривают не только прямые швы, но и углы, примыкания к фундаменту, проемам и крыше.

После установки панелей проверяют, нет ли незаполненных промежутков в местах уплотнения, предусмотренных проектом. Торцы защищают от увлажнения в соответствии с конструкцией наружной отделки. До закрытия стыков облицовкой их можно осмотреть; после этого найти пропущенный участок сложнее.

Преимущества и ограничения дома из СИП-панелей

Панель объединяет обшивки и утеплитель в одном элементе и поступает на стройку с заданной геометрией. Это позволяет собирать ограждающие конструкции по схеме раскладки. При этом проемы, опоры и примыкания требуют отдельных проектных решений: свойства цельной панели автоматически не распространяются на шов или угол.

«Я оцениваю не только состав панели. Сначала смотрю, как в проекте решены углы, опоры и места соединения разных конструкций». — Демьян Подгорный, автор о строительстве домов

Отзывы о СИП-панелях полезнее читать вместе с описанием выполненных узлов и условий эксплуатации дома. Для сравнения конструкций прочитайте также материал о каркасном доме на сайте.

Как выбрать панели и оценить проект дома

Сопоставьте спецификацию панелей с чертежами стен, перекрытий и крыши. Проверьте расчет нагрузок, схему раскладки и защиту каждого типа стыка. Перед заказом попросите проектировщика объяснить узлы, которые отличаются от типовых чертежей производителя.
