Дом с мансардой: планировка, крыша и окна

Дом с мансардой — это дом, в котором жилое пространство расположено под наклонной или ломаной крышей. Чтобы спланировать его, сначала определяют высоту под скатами, место выхода с лестницы и расположение окон, а уже затем размещают перегородки. Ниже — способ оценить пространство на конкретном примере, распределить комнаты и продумать слои крыши. Отдельно рассмотрим освещение и защиту оконных примыканий от воды.

Чем дом с мансардой отличается от двухэтажного

В двухэтажном доме комнаты второго этажа ограничены преимущественно вертикальными стенами. В мансарде часть стен заменяют скаты: возле них сложнее поставить высокий шкаф или устроить проход, зато низкую зону можно отвести под кровать или хранение.

Сравнивать такие решения только по площади пола недостаточно. На плане два помещения могут иметь одинаковые размеры, но в одном у стены можно стоять в полный рост, а в другом — разместить только низкую мебель. Сравнение с планировкой полноценного второго этажа поможет оценить именно различия в геометрии комнат.

Мансарда также меняет роль крыши: ее конструкция становится внешним ограждением жилых помещений. Поэтому на одном сечении нужно показать высоту комнат, стропила, утепление и места для окон.

«Площадь на плане не заменяет проверки высоты на сечении. Сначала найдите место, где человек сможет свободно двигаться, и только потом распределяйте остальное пространство». — Демьян Подгорный, автор о строительстве домов

Как уклон крыши и коленная стена определяют пространство

Коленная стена — это стена между перекрытием и началом ската. Ее высота и уклон крыши вместе определяют, как быстро увеличивается высота потолка от наружной стены к середине комнаты. При уклоне 45° каждый метр от коленной стены к коньку добавляет метр высоты — это следует из геометрии прямоугольного треугольника.

Более высокая коленная стена освобождает место для мебели у края помещения. Более крутой скат быстрее открывает пространство для прохода. Оба решения меняют внешний облик дома, поэтому уклон не стоит выбирать только по виду фасада: его нужно проверять на сечении вместе с высотой конька.

Для планировки мансарды нанесите на сечение линию высоты, на которой вам удобно стоять. Затем перенесите ее проекцию на план. Так вы увидите не только общую площадь пола, но и часть комнаты, пригодную для проходов и высокой мебели.

На этой схеме последовательность начинается с сечения, а не с перегородок. Для ломаной крыши расчет повторяют отдельно на каждом участке ската: один уклон не описывает все пространство.

Пример расчета места под скатами

Предположим, комната занимает все сечение дома, а лестничный проем расположен между скатами. Нужно оценить площадь пола с достаточной высотой для размещения комнат.

Из требуемой высоты вычтите высоту коленной стены. По уклону скатов определите, на каком расстоянии от краев они достигают этой высоты. Из ширины дома вычтите обе краевые полосы и умножьте ширину центральной зоны на длину комнаты.

Из полученной площади вычтите площадь лестничного проема, если он полностью находится в центральной зоне. Это геометрическая оценка для размещения комнат, а не определение жилой площади по правилам учета. Для собственного плана подставьте ширину, длину, высоту стены, уклон и размеры проема из своего проекта.

Где разместить лестницу, комнаты и места для хранения

Лестницу на мансарду стоит размещать после проверки высоты непосредственно над выходом с нее. Проем, который на плане попал в центральную зону, еще не гарантирует удобного подъема: направление движения может вести человека к низкой части ската.

Начните в таком порядке:

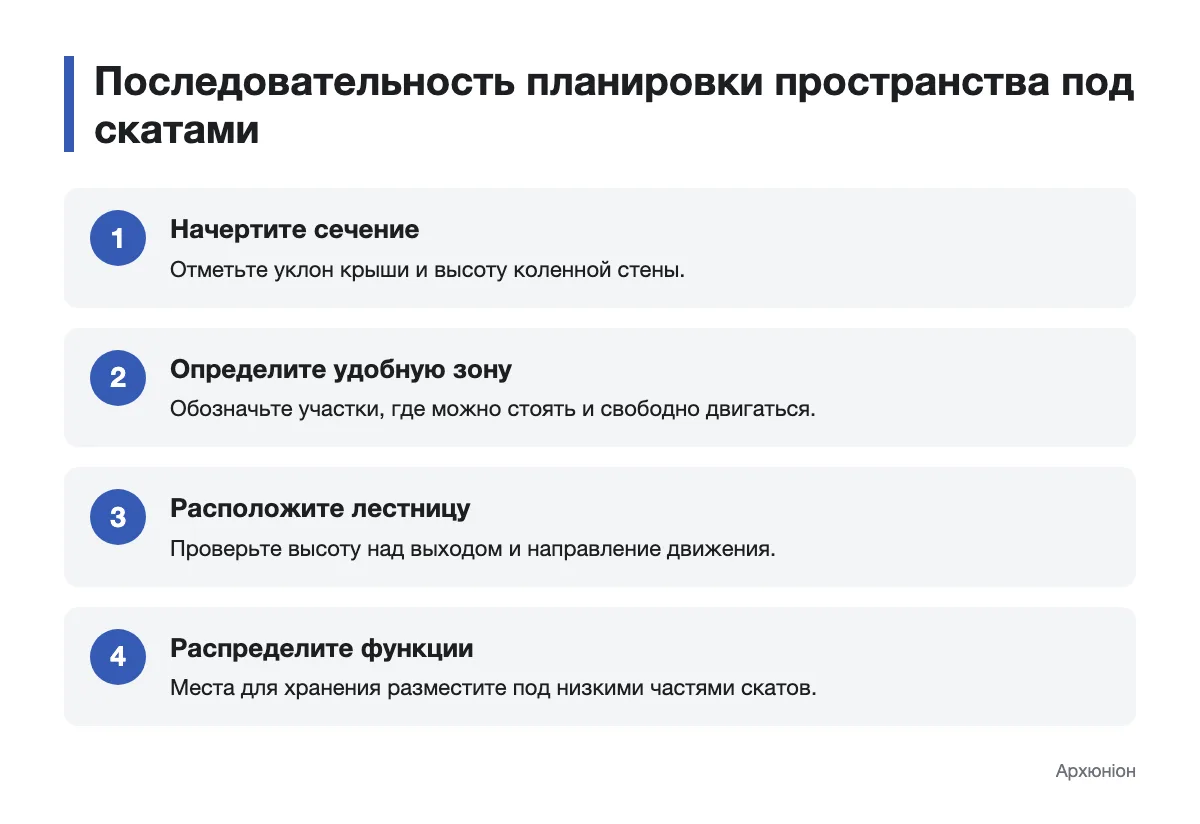

1. Начертите сечение крыши и отметьте границу высоты, удобной для прохода.
2. Перенесите эту границу на план и обозначьте выход с лестницы.
3. Отведите высокую часть под проходы, двери и высокую мебель.

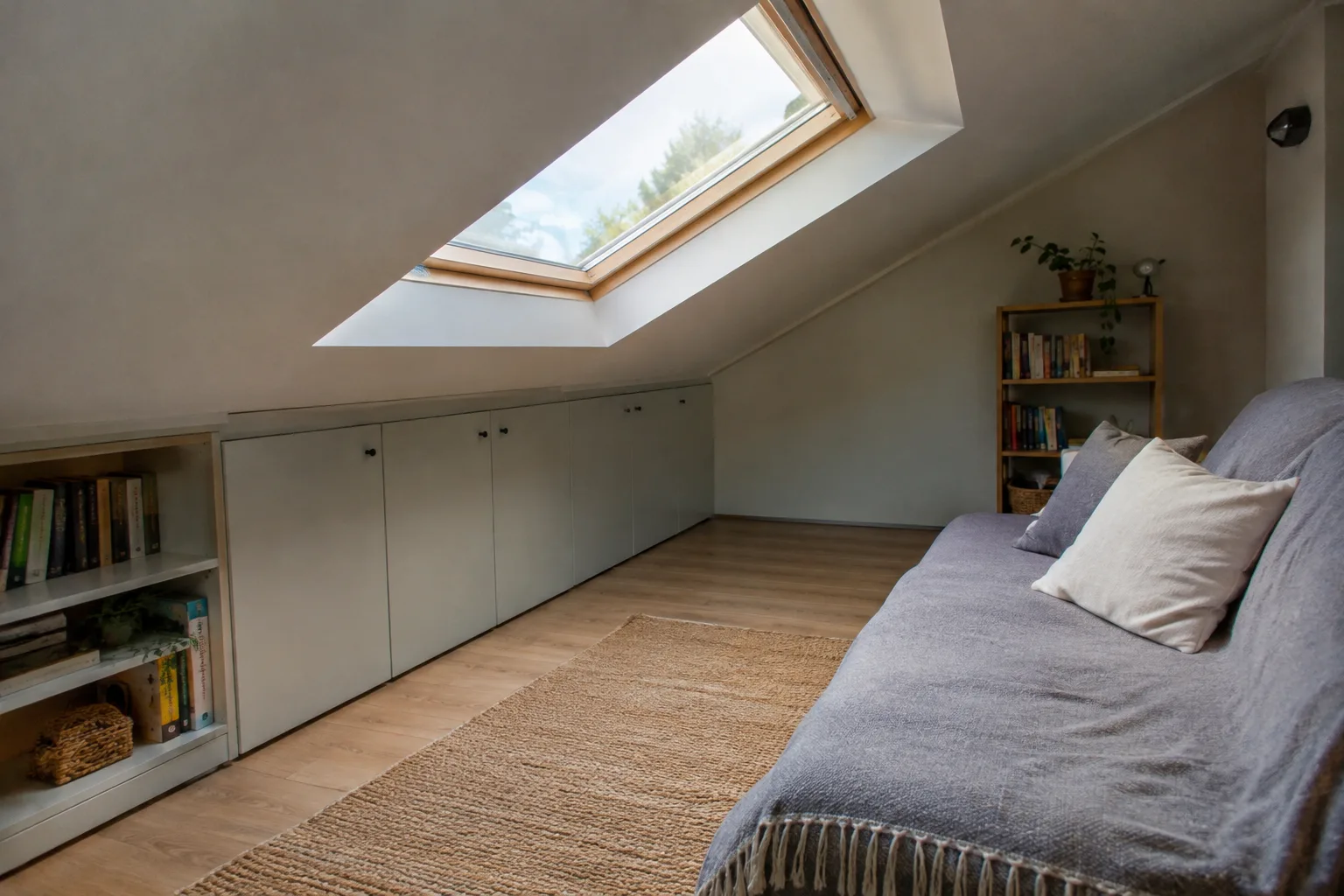

4. Разместите низкие системы хранения и мебель для сидения ближе к коленным стенам.

После этого проверьте путь между комнатами: он не должен требовать обхода лестничного проема по узкой полосе под скатом. Место подъема сначала обозначьте на плане первого этажа, чтобы двери и мебель внизу не перекрыли подход к лестнице.

Для небольшого дома с мансардой полезно сопоставить каждую комнату с сечением в месте будущей мебели. Если проект предусматривает также террасу, отдельно проверьте, как ее покрытие стыкуется с основной крышей: план комнат этого узла не показывает.

Как утеплить и проветривать крышу мансарды

В жилой мансарде теплоизоляция проходит вдоль скатов. Со стороны комнаты ее защищает слой, ограничивающий поступление водяного пара в конструкцию; снаружи нужна предусмотренная проектом защита от воды. Вентиляционный канал под покрытием должен оставаться открытым от места поступления воздуха до точки его выхода.

Последовательность проверки слоев со стороны помещения:

• внутренняя отделка и пространство для прокладки коммуникаций, если оно предусмотрено;
• сплошная пароизоляция с проклеенными стыками и примыканиями;
• теплоизоляция без пустот возле стропил и других элементов;
• подкровельная защита, вентиляционный канал и покрытие согласно выбранной конструкции.

Этот список описывает функции слоев, а не универсальную схему монтажа. Например, расположение вентиляционного канала относительно подкровельного материала определяют с учетом свойств именно этого материала и узла крыши.

Сопротивление самого утеплителя не равно сопротивлению всей крыши: стропила, стыки и другие слои нужно учитывать отдельно.

Пароизоляция мансарды работает как сплошной контур. Поэтому отдельно начертите ее соединения возле перегородок, проходов коммуникаций и окон. Также проверьте, не перекрывает ли утеплитель предусмотренную проектом вентиляцию кровли.

Мансардные или слуховые окна: освещение и монтаж

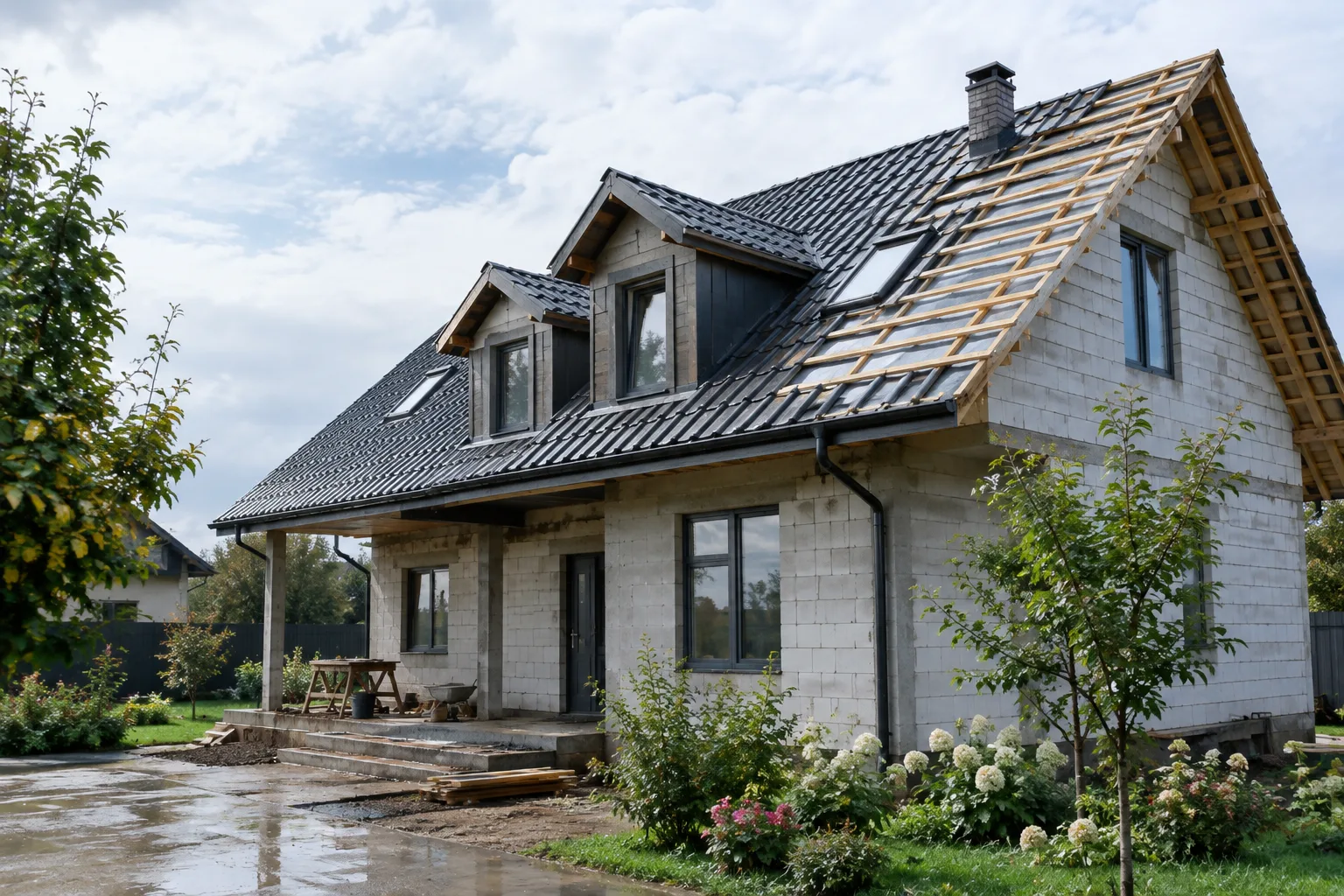

Мансардное окно устанавливают в плоскости ската. Слуховое окно располагают в вертикальной стенке отдельного выступа крыши. Первое меняет узел кровли вокруг проема; второе добавляет к основной крыше стенки, собственное покрытие и стыки между ними.

При одинаковой площади стекла эти варианты не обеспечат одинаковое освещение: на результат влияют ориентация ската, затенение, глубина откосов и положение окна в комнате. Поэтому сравнивайте их на плане и разрезе конкретного дома, а не только по виду фасада.

Серийный размер также нужно сопоставить со схемой стропил. Например, в таблице размеров VELUX для типоразмера MK06 указан габарит 78 × 118 см. Это характеристика конкретного типоразмера, а не рекомендованный размер для каждой комнаты.

Для сравнения мансардных окон VELUX сопоставьте их теплопередачу и доступные размеры.

Источник: сводная таблица цен на мансардные окна, VELUX.

Как защитить примыкание мансардного окна от воды

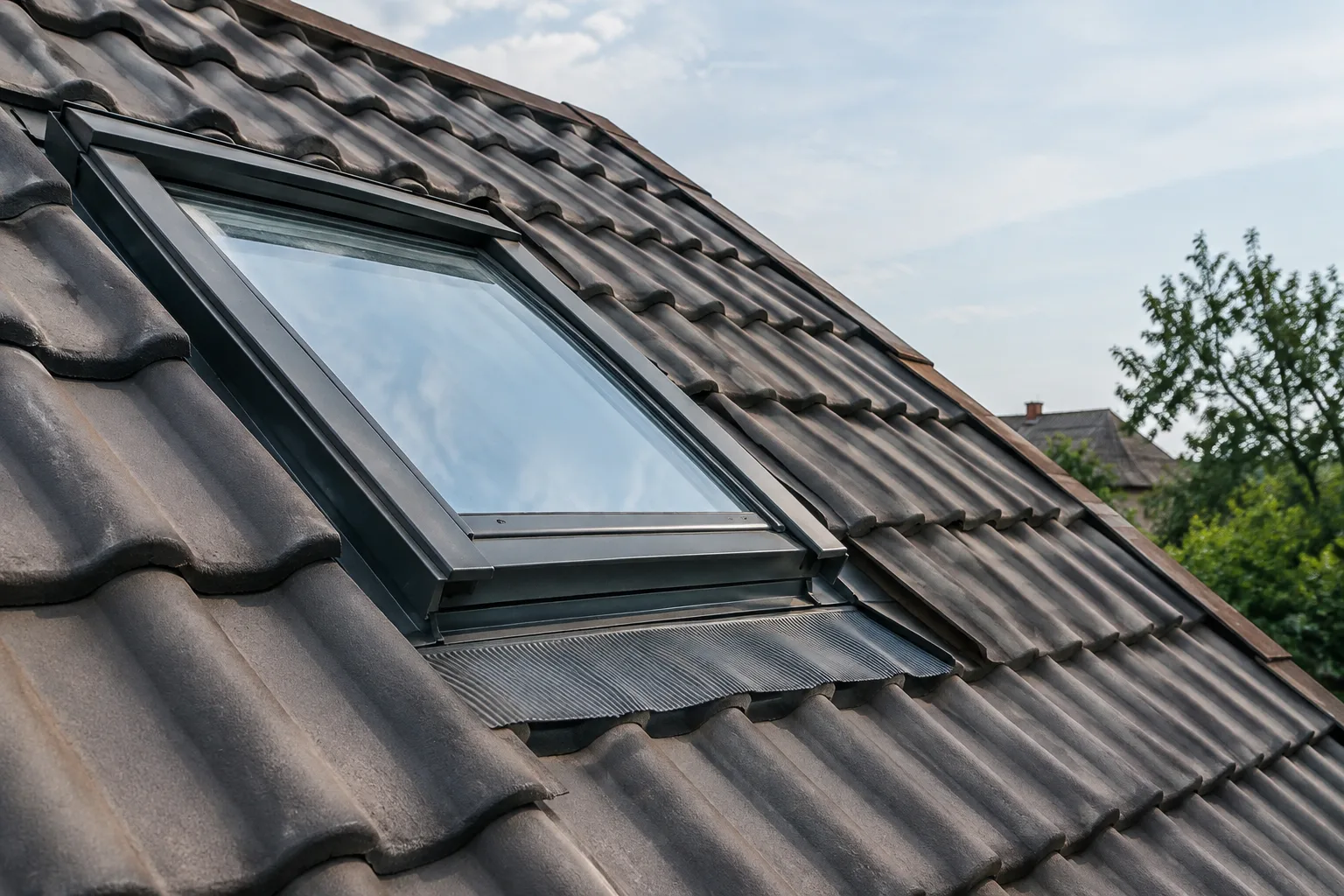

Оконный оклад соединяет раму с кровельным покрытием и отводит воду в обход проема. Одного оклада недостаточно для описания всего узла: подкровельную защиту нужно соединить с окном так, чтобы вода из-под покрытия также обходила отверстие.

В узле различайте как минимум три потока: воду по поверхности покрытия, воду на подкровельном слое и водяной пар со стороны комнаты. Для них предусматривают оклад, гидроизоляционное примыкание и непрерывный внутренний пароизоляционный контур. Если свести все три задачи к герметику по краю рамы, пути отвода воды останутся непродуманными.

«Примыкание окна планируйте вместе с кровлей: тогда понятно, куда уходит вода над проемом и к каким слоям нужно присоединить раму». — Демьян Подгорный, автор о строительстве домов

Перед монтажом сопоставьте оклад с профилем покрытия, а место окна — со стропилами и направлением стока воды. Порядок установки оклада и подкровельного примыкания выбирайте по инструкциям к комплектам: перестановка этих элементов меняет предусмотренный путь воды.

Что проверить перед выбором плана мансарды

Соберите в один комплект план комнат, сечение крыши и схемы оконных узлов. На плане проверьте выход с лестницы; на сечении — высоту под скатами; в узлах — непрерывность утепления, пароизоляции и отвода воды. Если эти чертежи согласованы, сравните варианты размещения комнат и передайте выбранный вариант проектировщику для проработки конструкции.
