Будинок з мансардою: планування, дах і вікна

Будинок з мансардою — це будинок, у якому житловий простір розташований під похилим або ламаним дахом. Щоб спланувати його, спочатку визначають висоту під скатами, місце виходу зі сходів і розташування вікон, а вже потім розставляють перегородки. Нижче — спосіб оцінити простір на конкретному прикладі, розподілити кімнати та продумати шари даху. Окремо розглянемо освітлення і захист віконних примикань від води.

Чим будинок з мансардою відрізняється від двоповерхового

У двоповерховому будинку кімнати другого поверху обмежують переважно вертикальні стіни. У мансарді частину стін замінюють скати: біля них складніше поставити високу шафу чи організувати прохід, зате низьку зону можна віддати під ліжко або зберігання.

Порівнювати ці рішення лише за площею підлоги недостатньо. На плані два приміщення можуть мати однакові габарити, але в одному з них біля стіни можна стояти на повний зріст, а в іншому — лише поставити низькі меблі. Порівняння з плануванням повноцінного другого поверху допоможе оцінити саме різницю в геометрії кімнат.

Мансарда також змінює роль даху: його конструкція стає зовнішнім огородженням житлових приміщень. Тому на одному перерізі потрібно показати висоту кімнат, крокви, утеплення та місця для вікон.

«Площа на плані не замінює перевірки висоти в перерізі. Спочатку знайдіть місце, де людина вільно рухатиметься, і лише тоді розподіляйте решту простору». — Дем’ян Підгірний, автор про будівництво будинків

Як ухил даху й колінна стіна визначають простір

Колінна стіна — це стіна між перекриттям і початком ската. Її висота та ухил даху разом визначають, як швидко зростає висота стелі від зовнішньої стіни до середини кімнати. За ухилу 45° кожен метр руху від колінної стіни до коника додає метр висоти — це випливає з геометрії прямокутного трикутника.

Вища колінна стіна звільняє місце для меблів біля краю приміщення. Крутіший скат швидше відкриває простір для проходу. Обидва рішення змінюють зовнішню форму будинку, тому ухил не слід обирати тільки за виглядом фасаду: його потрібно перевіряти на перерізі разом із висотою коника.

Для планування мансарди нанесіть на переріз лінію висоти, за якої вам зручно стояти. Потім перенесіть її проєкцію на план. Так ви побачите не лише загальну площу підлоги, а й частину кімнати, придатну для проходів і високих меблів.

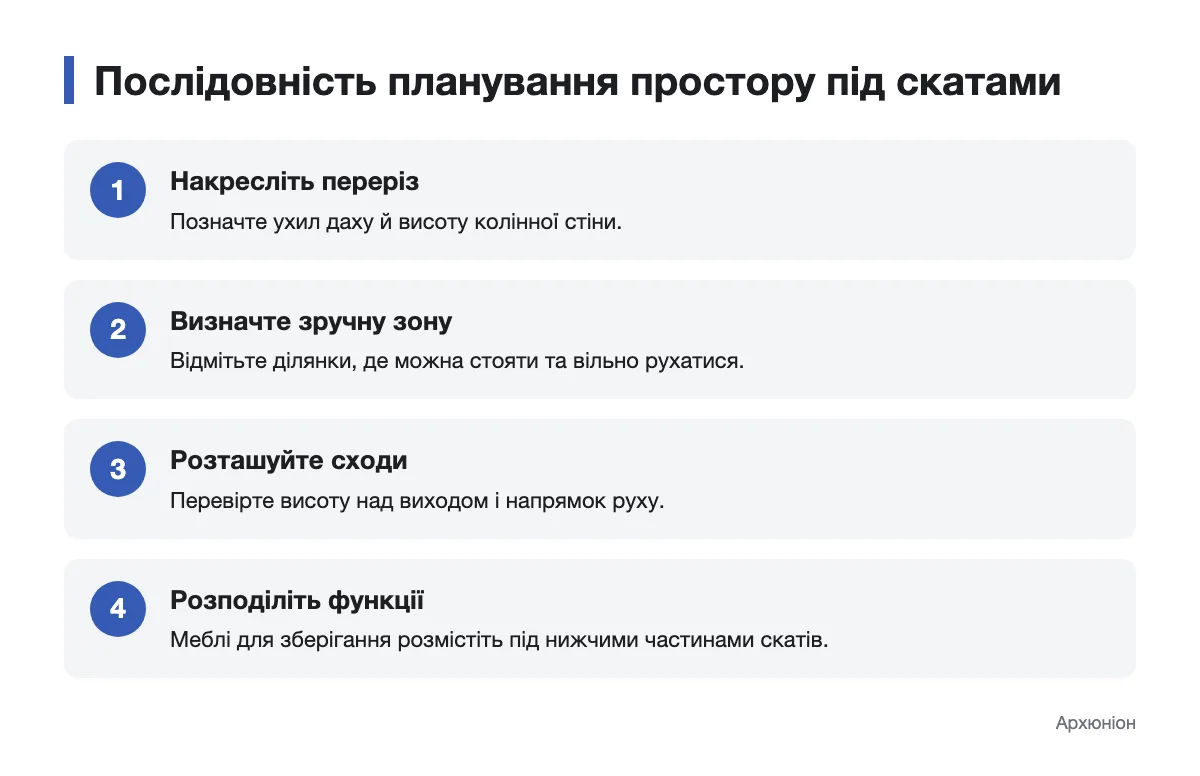

На цій схемі послідовність починається з перерізу, а не з перегородок. Для ламаного даху розрахунок повторюють окремо на кожній ділянці ската: один ухил не описує весь простір.

Приклад розрахунку місця під скатами

Припустимо, кімната займає весь переріз будинку, а сходовий проріз розташований між скатами. Потрібно оцінити площу підлоги з достатньою висотою для розміщення кімнат.

Від потрібної висоти відніміть висоту колінної стіни. За ухилом скатів визначте, на якій відстані від країв вони досягають цієї висоти. Від ширини будинку відніміть обидві крайові смуги й помножте ширину центральної зони на довжину кімнати.

Від отриманої площі відніміть площу сходового прорізу, якщо він повністю лежить у центральній зоні. Це геометрична оцінка для розміщення кімнат, а не визначення житлової площі за правилами обліку. Для власного плану підставте ширину, довжину, висоту стіни, ухил і розміри прорізу зі свого проєкту.

Де розмістити сходи, кімнати й місця зберігання

Сходи на мансарду варто розміщувати після перевірки висоти саме над виходом із них. Проріз, який на плані потрапив у центральну зону, ще не гарантує зручного підйому: напрямок руху може вести людину до нижньої частини ската.

Почніть із такого порядку:

1. Накресліть переріз даху й позначте межу зручної для проходу висоти.
2. Перенесіть цю межу на план і намітьте вихід зі сходів.
3. Відведіть вищу частину під проходи, двері та високі меблі.
4. Розмістіть низьке зберігання й меблі для сидіння ближче до колінних стін.

Після цього перевірте шлях між кімнатами: він не повинен вимагати обходу сходового прорізу вузькою смугою під скатом. Місце підйому спочатку позначте на плані першого поверху, щоб двері й меблі внизу не перекрили підхід до сходів.

Для невеликого будинку з мансардою корисно зіставити кожну кімнату з перерізом у місці її майбутніх меблів. Якщо проєкт передбачає також терасу, окремо перевірте, як її накриття стикується з основним дахом: план кімнат не показує цього вузла.

Як утеплити й провітрювати дах мансарди

У житловій мансарді теплоізоляція проходить уздовж скатів. З боку кімнати її захищає шар, що обмежує надходження водяної пари в конструкцію; із зовнішнього боку потрібен передбачений проєктом захист від води. Вентиляційний шлях під покриттям має залишатися відкритим від зони надходження повітря до місця його виходу.

Послідовність перевірки шарів з боку приміщення така:

• внутрішнє оздоблення та простір для прокладання комунікацій, якщо він передбачений;
• суцільна пароізоляція з проклеєними стиками й примиканнями;
• теплоізоляція без порожнин біля крокв та інших елементів;
• підпокрівельний захист, вентиляційний шлях і покриття за обраною конструкцією.

Цей список описує функції шарів, а не універсальну схему монтажу. Наприклад, розташування вентиляційного шляху відносно підпокрівельного матеріалу визначають за властивостями саме цього матеріалу та вузлом даху.

Опір самого утеплювача не дорівнює опору всього даху: крокви, стики та інші шари потрібно враховувати окремо.

Пароізоляція мансарди працює як суцільний контур. Тому окремо промалюйте її з’єднання біля перегородок, проходів комунікацій і вікон. Так само перевірте, чи утеплювач не перекриває передбачене проєктом провітрювання покрівлі.

Мансардні чи слухові вікна: освітлення й монтаж

Мансардне вікно встановлюють у площині ската. Слухове вікно розташоване у вертикальній стінці окремого виступу даху. Перше змінює вузол покрівлі навколо прорізу; друге додає до основного даху стінки, власне накриття та стики між ними.

За однакової площі скла ці варіанти не дадуть тотожного освітлення: результат змінюють орієнтація ската, затінення, глибина відкосів і положення вікна в кімнаті. Тому порівнюйте їх на плані та розрізі конкретного будинку, а не лише за виглядом фасаду.

Серійний розмір також слід зіставляти з кроквяною схемою. Наприклад, у таблиці розмірів VELUX для типорозміру MK06 наведено габарит 78 × 118 см. Це характеристика конкретного типорозміру, а не рекомендований розмір для кожної кімнати.

Для порівняння мансардних вікон VELUX зіставте їхню теплопередачу та доступні розміри.

Джерело: зведена таблиця цін на мансардні вікна, VELUX.

Як захистити примикання мансардного вікна від води

Віконний оклад з’єднує раму з покрівельним покриттям і спрямовує воду повз проріз. Самого окладу недостатньо для опису всього вузла: підпокрівельний захист потрібно приєднати до вікна так, щоб вода з-під покриття теж обходила отвір.

У вузлі розрізняйте щонайменше три шляхи: воду по поверхні покриття, воду на підпокрівельному шарі та водяну пару з боку кімнати. Для них передбачають оклад, гідроізоляційне примикання й безперервний внутрішній пароізоляційний контур. Якщо звести всі три завдання до герметика по краю рами, шляхи відведення води залишаться непродуманими.

«Примикання вікна плануйте разом із покрівлею: тоді зрозуміло, куди йде вода над прорізом і до яких шарів потрібно під’єднати раму». — Дем’ян Підгірний, автор про будівництво будинків

Перед монтажем зіставте оклад із профілем покриття, а місце вікна — з кроквами та напрямком стікання води. Порядок встановлення окладу й підпокрівельного примикання беріть з інструкцій до обраних комплектів: перестановка цих елементів змінює задуманий шлях води.

Що перевірити перед вибором плану мансарди

Зведіть в один комплект план кімнат, переріз даху та схеми вузлів вікон. На плані перевірте вихід зі сходів; на перерізі — висоту під скатами; у вузлах — безперервність утеплення, пароізоляції та відведення води. Якщо ці креслення узгоджені, порівнюйте розстановку кімнат і передавайте обраний варіант проєктувальнику для опрацювання конструкції.
