Тепла підлога електрична: види, вибір і монтаж

Тепла підлога електрична — це система нагрівальних елементів під покриттям, якою керує терморегулятор із датчиком температури. Для плитки розглядають кабель або мат, а для ламінату — систему, прямо дозволену виробниками нагріву та покриття. Нижче порівняно способи монтажу, пояснено, як визначити потужність і що перевірити до закриття нагрівальних елементів. Вибір починається не з форми кабелю, а з покриття, доступної зони нагріву та конструкції підлоги.

Тепла підлога електрична: кабель, мати й плівка

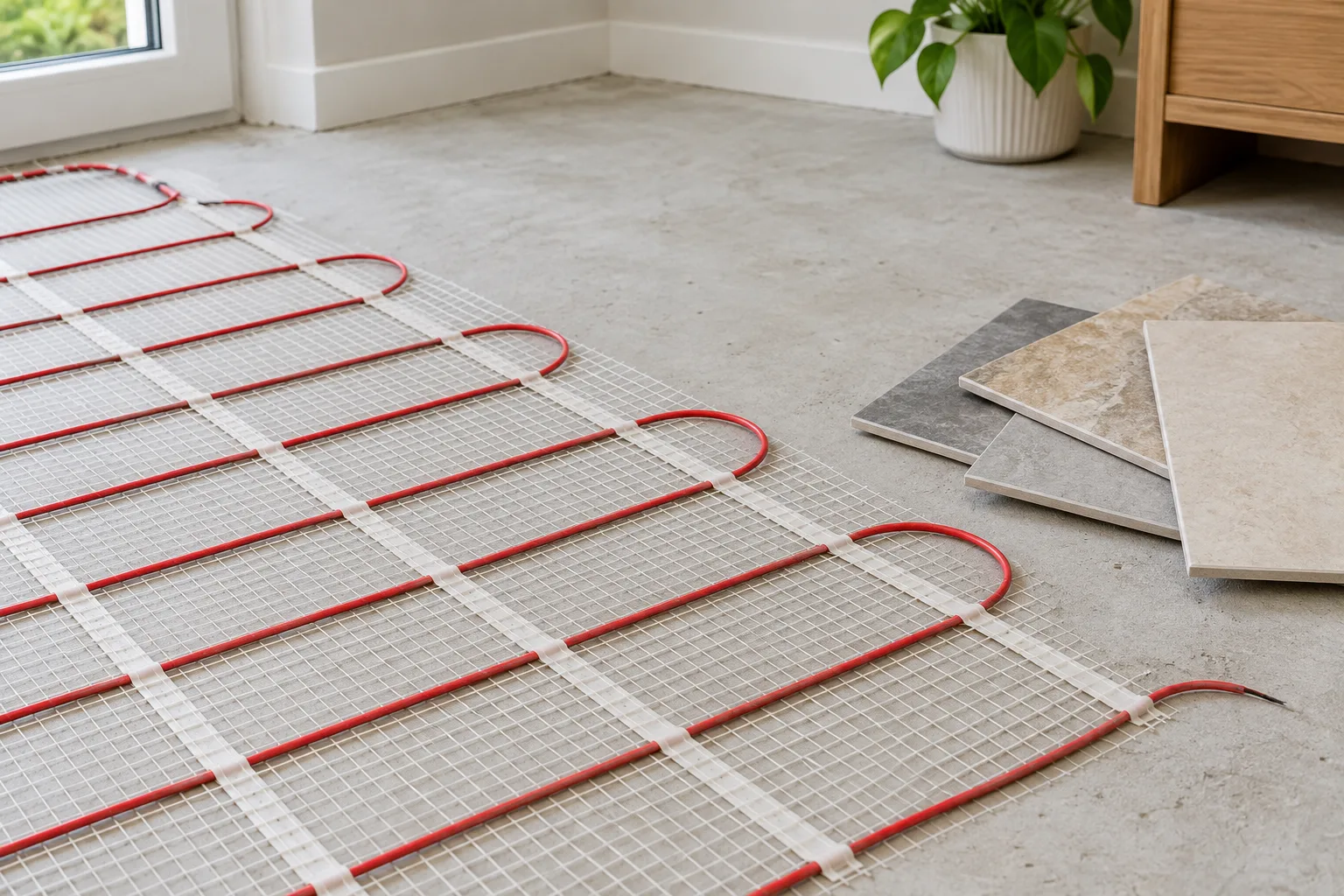

Нагрівальний кабель розкладають окремими лініями. У маті кабель уже закріплений на сітці, тому його простіше розгортати на ділянці передбаченої форми. Плівкова тепла підлога має іншу конструкцію й потребує власної схеми укладання. Порівнюючи ці рішення з варіантами теплої підлоги для будинку, спершу визначте майбутнє покриття.

Кабель для ділянок складної форми

Кабель дає змогу прокласти лінії навколо виступу або залишити без нагріву місце під стаціонарним обладнанням. Його розташування планують на схемі до закріплення: зміна відстані між сусідніми лініями змінює розподіл тепла по підлозі. Сам нагрівальний провід не вкорочують, щоб підігнати його до залишку площі.

Мат для підготовленої ділянки

Нагрівальний мат зручний там, де сітку можна розгорнути смугами. Для повороту розрізають сітку, не зачіпаючи кабель, і розвертають наступню смугу. Потрібно також залишити маршрут для холодного кінця — проводу, яким нагрівальний елемент під’єднують до керування.

Плівка для сумісної сухої конструкції

Плівку обирають разом із конкретною конструкцією підлоги. Спосіб з’єднання її секцій, ізоляцію контактів і допустиме покриття визначає інструкція до обраного виробу. Замінювати нею кабельний мат у плитковому клеї без прямого дозволу виробника не слід: однакова назва «електричний підігрів підлоги» не означає однакового монтажу.

Характеристики систем і розрахунок потужності

Питома потужність показує, скільки електричної потужності припадає на довжину кабелю або площу мату. Це різні одиниці: значення у ватах на метр не можна безпосередньо порівнювати зі значенням у ватах на квадратний метр. У таблиці наведено дані конкретного мату DEVI, а не універсальні показники для всіх електричних підлог.

Як визначити потужність мату для кімнати

Для своєї кімнати визначте площу нагріву й помножте її на питому потужність вибраного виробу. Доберіть комплектацію під цю зону, не плануючи підрізати нагрівальний кабель.

«Я раджу починати вибір із покриття й площі, на якій справді потрібен нагрів. Так легше зіставити кабель, мат і спосіб їх укладання». — Дем’ян Підгірний, автор про будівництво будинків

Яку систему укладати під плитку та ламінат

Тепла підлога під плитку й тепла підлога під ламінат відрізняються насамперед конструкцією над нагрівальним елементом. Для плитки кабель або мат закривають сумісним із системою розчином чи клеєм. Для ламінату необхідно перевірити допустимий спосіб нагріву, підкладку й обмеження температури в документації покриття.

• під плитку обирайте систему, інструкція якої дозволяє закриття відповідним плитковим складом;
• під ламінат добирайте нагрів, покриття й підкладку як сумісну конструкцію;
• для плівки окремо перевіряйте дозволений спосіб монтажу та виконання електричних з’єднань.

Напис «під теплу підлогу» на пакуванні ламінату не замінює інструкцію: потрібні вказівки саме для обраного типу нагріву. Товщина підкладки й будова ламелей впливають на передавання тепла, тому випадкова заміна шару після вибору системи змінює заплановану конструкцію.

Для плиткової підлоги також важлива висота, яку можна відвести під нагрів і покриття. Окремий кабель дає свободу розкладки, але потребує ретельного планування ліній. Мат уже має задану відстань між лініями кабелю; перед його купівлею варто звірити форму нагрівальної ділянки з розмірами доступних комплектів. Плівкову систему не закладають у вологий шар лише тому, що вона тонка: спосіб монтажу визначає її виробник.

Підготовка основи та розміщення нагрівальних елементів

Основа має відповідати способу укладання обраної системи: її очищають, прибирають предмети, здатні пошкодити нагрівальний елемент, і усувають нерівності, які заважатимуть його закріпленню. Перед роботою позначають на плані межі нагріву, місце терморегулятора та шлях холодного кінця. План допомагає не змінювати розкладку посеред монтажу.

Кабельні лінії розміщують без перехрещень. Зону під стаціонарними меблями визначають до укладання, а не після закриття кабелю. Якщо сітку мату потрібно повернути, ріжуть лише основу сітки. Кріплення та подальші роботи виконують так, щоб не пошкодити оболонку нагрівального проводу.

Датчик температури підлоги розташовують у передбаченому інструкцією місці між сусідніми лініями кабелю, а його провід виводять до терморегулятора. Трубку для датчика прокладають так, щоб кінець був закритий від розчину й датчик залишався доступним для заміни. Місце трубки, кабелю та з’єднувальних ділянок варто перенести на схему до укладання покриття.

Під час монтажу не покладайтеся лише на фото загального вигляду. На схемі має бути зрозуміло, де проходять нагрівальні лінії, де лежить датчик і куди виведено холодний кінець. Це знадобиться під час подальших робіт із підлогою.

Терморегулятор, датчик і електричний захист

Терморегулятор теплої підлоги вмикає та вимикає нагрів за сигналом датчика й заданими налаштуваннями. Датчик підлоги потрібен для контролю її температури; якщо система також має обігрівати кімнату, спосіб керування добирають під це завдання. Для покриття, чутливого до нагрівання, налаштування узгоджують із вимогами його виробника.

Навантаження нагрівальної системи зіставляють із можливостями регулятора, проводки та захисних пристроїв. Потужність мату сама по собі не визначає схему підключення всього кола.

Захист, зокрема автоматичне відключення та захист від струму витоку, підбирають для конкретної електролінії. Підключення й перевірку захисту доручають електрику: йому потрібні дані системи, стан проводки та схема щита. Якщо підлоговий нагрів є частиною ширшого рішення, його роботу варто узгодити із системами електричного опалення будинку ще на етапі планування ліній.

«До закриття нагрівальних елементів я раджу зберегти схему й результати вимірювань. Після укладання покриття повернутися до кабелю або датчика значно складніше». — Дем’ян Підгірний, автор про будівництво будинків

Послідовність монтажу та перевірки перед укладанням покриття

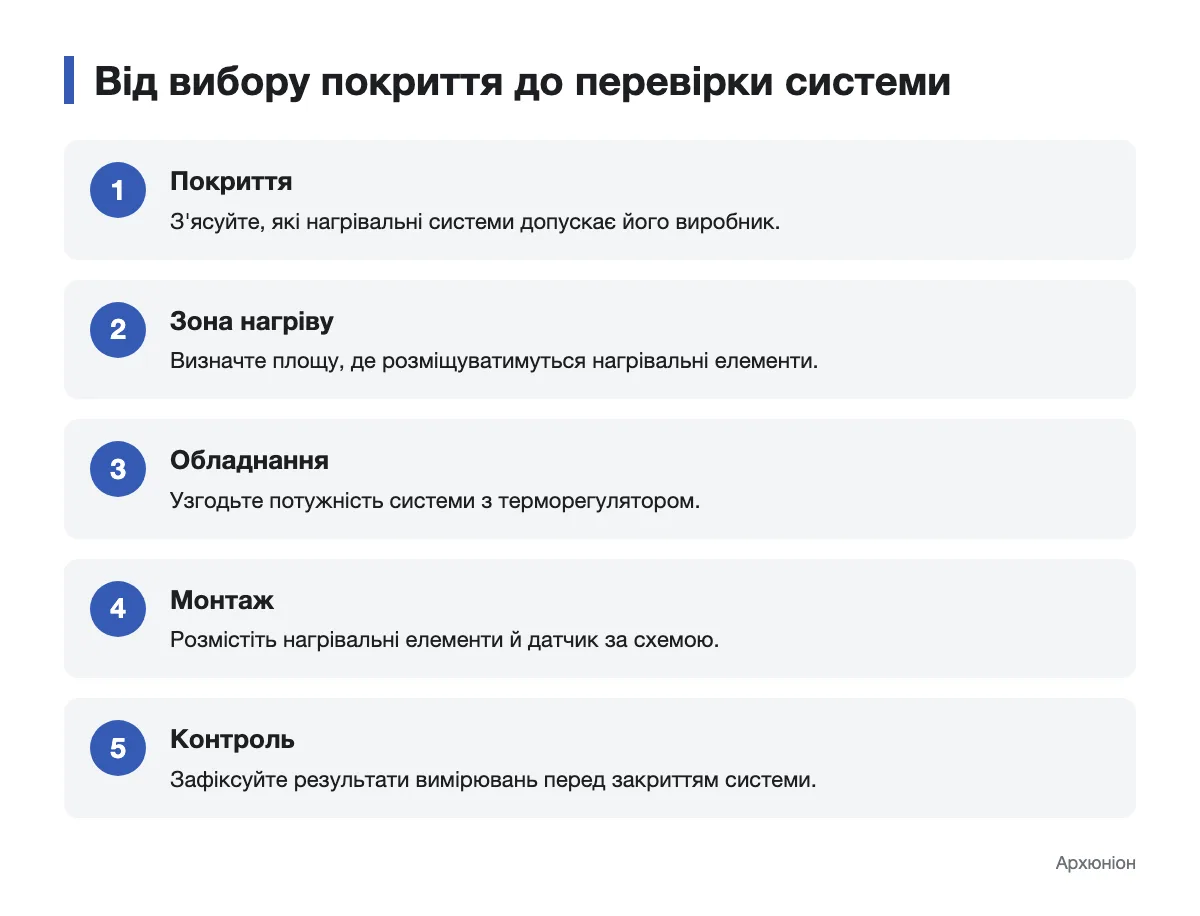

Монтаж починають із плану, а не з під’єднання терморегулятора. Порядок робіт має відповідати інструкції обраної системи й конструкції покриття. Наведена послідовність допомагає не пропустити контроль, коли кабель, мат або з’єднання ще доступні.

1. Позначте на основі межі нагріву, маршрут холодного кінця та місце датчика.
2. Підготуйте основу й розкладіть нагрівальні елементи за схемою, не перехрещуючи кабельні лінії.
3. Зафіксуйте датчик у трубці та перевірте, чи можна вивести його до терморегулятора.
4. Виміряйте опір нагрівального елемента й датчика, а також перевірте ізоляцію способом, передбаченим інструкцією виробу.
5. Запишіть результати, збережіть схему та сфотографуйте розкладку перед закриттям системи.

Якщо результат вимірювання не відповідає документації виробу або під час укладання пошкоджено провід, покриття не закривають до з’ясування причини. З’єднання, електричний захист і готовність кола до роботи має перевірити електрик. Фото допоможе знайти розташування елементів, а запис вимірювань — порівняти стан системи до та після робіт із покриттям.

Після контролю нагрівальні елементи закривають матеріалом і способом, дозволеними для обраної системи. Порядок подальшого підключення та ввімкнення визначають інструкції до нагріву й матеріалів підлоги. Не використовуйте нагрів як спосіб прискорити роботи з покриттям без прямого дозволу в цих інструкціях.

Як обрати систему для своєї підлоги

Для плитки порівняйте кабель і мат за формою зони нагріву та способом закриття. Для ламінату спершу узгодьте нагрівальну систему з вимогами до покриття й підкладки. Потужність рахуйте за площею, де лежатимуть нагрівальні елементи, а не за всією площею кімнати. Перед укладанням покриття залиште собі схему, фото та результати вимірювань; підключення захисту обговоріть з електриком.
