Теплый пол электрический: виды, выбор и монтаж

Электрический теплый пол — это система нагревательных элементов под покрытием, которой управляет терморегулятор с датчиком температуры. Для плитки рассматривают кабель или мат, а для ламината — систему, которую прямо разрешают производители обогрева и покрытия. Ниже сравниваются способы монтажа, объясняется, как определить мощность и что проверить до закрытия нагревательных элементов. Выбирать систему следует не по форме кабеля, а с учетом покрытия, доступной зоны обогрева и конструкции пола.

Электрический теплый пол: кабель, маты и пленка

Нагревательный кабель раскладывают отдельными линиями. В мате кабель уже закреплен на сетке, поэтому его проще развернуть на участке подходящей формы. Пленочный теплый пол устроен иначе и требует собственной схемы укладки. Сравнивая эти решения с вариантами теплого пола для дома, сначала определите, какое покрытие будет уложено.

Кабель для участков сложной формы

Кабель позволяет проложить линии вокруг выступа или оставить без обогрева место для стационарного оборудования. Перед креплением его расположение отмечают на схеме: изменение расстояния между соседними линиями влияет на распределение тепла по полу. Сам нагревательный провод нельзя укорачивать, чтобы подогнать его под оставшуюся площадь.

Мат для подготовленного участка

Нагревательный мат удобен там, где сетку можно разложить полосами. Чтобы повернуть мат, разрезают сетку, не задевая кабель, и разворачивают следующую полосу. Также нужно предусмотреть маршрут для холодного конца — провода, который соединяет нагревательный элемент с системой управления.

Пленка для совместимой сухой конструкции

Пленку выбирают с учетом конкретной конструкции пола. Способ соединения ее секций, изоляцию контактов и подходящие покрытия определяет инструкция к выбранному изделию. Не следует заменять ею кабельный мат в плиточном клее без прямого разрешения производителя: общее название «электрический подогрев пола» не означает, что монтаж выполняют одинаково.

Характеристики систем и расчет мощности

Удельная мощность показывает, сколько электрической мощности приходится на длину кабеля или площадь мата. Это разные единицы измерения: значение в ваттах на метр нельзя напрямую сравнивать со значением в ваттах на квадратный метр. В таблице приведены данные конкретного мата DEVI, а не универсальные характеристики всех электрических полов.

Как определить мощность мата для комнаты

Для своей комнаты определите площадь обогрева и умножьте ее на удельную мощность выбранного изделия. Подберите комплект для этой зоны, не планируя резать нагревательный кабель.

«При выборе я советую сначала учесть покрытие и площадь, которую действительно нужно обогревать. Так проще сопоставить кабель, мат и способ их укладки». — Демьян Подгорный, автор о строительстве домов

Какую систему укладывать под плитку и ламинат

Теплый пол под плитку и теплый пол под ламинат отличаются прежде всего конструкцией над нагревательным элементом. Для плитки кабель или мат закрывают раствором либо клеем, совместимым с системой. Для ламината нужно проверить допустимый способ обогрева, подложку и ограничения по температуре в документации к покрытию.

• под плитку выбирайте систему, инструкцией к которой разрешена укладка под соответствующий плиточный раствор;
• под ламинат подбирайте нагревательную систему, покрытие и подложку как совместимую конструкцию;
• для пленки отдельно проверяйте разрешенный способ монтажа и выполнения электрических соединений.

Надпись «для теплого пола» на упаковке ламината не заменяет инструкцию: нужны указания именно для выбранного типа обогрева. Толщина подложки и устройство ламелей влияют на передачу тепла, поэтому случайная замена слоя после выбора системы меняет запланированную конструкцию.

Для плиточного пола также важна высота, которую можно отвести под обогрев и покрытие. Отдельный кабель дает свободу раскладки, но требует тщательного планирования линий. У мата расстояние между кабельными линиями уже задано; перед покупкой сопоставьте форму зоны обогрева с размерами доступных комплектов. Пленочную систему нельзя укладывать во влажный слой только потому, что она тонкая: способ монтажа определяет производитель.

Подготовка основания и размещение нагревательных элементов

Основание должно подходить для выбранной системы и способа укладки: его очищают, убирают предметы, которые могут повредить нагревательный элемент, и устраняют неровности, мешающие его закрепить. До начала работ на плане отмечают границы обогрева, место терморегулятора и маршрут холодного конца. Схема помогает не менять раскладку в процессе монтажа.

Кабельные линии размещают так, чтобы они не пересекались. Зону под стационарной мебелью определяют до укладки, а не после того, как кабель уже закрыт. Если нужно повернуть сетку мата, разрезают только ее основу. Крепеж и дальнейшие работы выполняют так, чтобы не повредить оболочку нагревательного провода.

Датчик температуры пола размещают в указанном в инструкции месте между соседними линиями кабеля, а его провод выводят к терморегулятору. Трубку для датчика прокладывают так, чтобы ее конец был закрыт от раствора, а сам датчик можно было заменить. Расположение трубки, кабеля и соединений стоит заранее отметить на схеме.

Во время монтажа не полагайтесь только на общие фотографии. На схеме должно быть понятно, где проходят нагревательные линии, где находится датчик и куда выведен холодный конец. Эти сведения пригодятся при дальнейших работах с полом.

Терморегулятор, датчик и электрическая защита

Терморегулятор теплого пола включает и выключает нагрев по сигналу датчика и заданным настройкам. Датчик пола нужен для контроля его температуры. Если система должна также обогревать комнату, способ управления выбирают с учетом этой задачи. Для чувствительного к нагреву покрытия настройки согласуют с требованиями его производителя.

Нагрузку нагревательной системы сопоставляют с возможностями регулятора, проводки и защитных устройств. Одной мощности мата недостаточно, чтобы определить схему подключения всей электрической цепи.

Защитные устройства, в том числе автоматическое отключение и защита от тока утечки, подбирают для конкретной электролинии. Подключение и проверку защиты поручают электрику: ему понадобятся данные системы, состояние проводки и схема щита. Если напольный обогрев — часть более широкого решения, его работу стоит согласовать с системами электрического отопления дома еще на этапе планирования линий.

«До того как закрывать нагревательные элементы, я советую сохранить схему и результаты измерений. После укладки покрытия добраться до кабеля или датчика гораздо сложнее». — Демьян Подгорный, автор о строительстве домов

Порядок монтажа и проверки перед укладкой покрытия

Монтаж начинают с плана, а не с подключения терморегулятора. Порядок работ должен соответствовать инструкции к выбранной системе и конструкции покрытия. Эта последовательность помогает не пропустить проверку, пока кабель, мат или соединения еще доступны.

1. Отметьте на основании границы обогрева, маршрут холодного конца и место установки датчика.
2. Подготовьте основание и разложите нагревательные элементы по схеме, не допуская пересечения кабельных линий.
3. Закрепите датчик в трубке и проверьте, можно ли вывести его провод к терморегулятору.
4. Измерьте сопротивление нагревательного элемента и датчика, а также проверьте изоляцию способом, предусмотренным инструкцией к изделию.
5. Запишите результаты, сохраните схему и сфотографируйте раскладку до закрытия системы.

Если результат измерения не соответствует документации изделия или во время укладки поврежден провод, покрытие не закрывают, пока не выяснена причина. Соединения, электрическую защиту и готовность цепи к работе должен проверить электрик. Фотография поможет найти расположение элементов, а записи измерений — сравнить состояние системы до и после работ с покрытием.

После проверки нагревательные элементы закрывают материалом и способом, разрешенными для выбранной системы. Порядок дальнейшего подключения и включения определяют инструкции к обогреву и материалам пола. Не используйте нагрев, чтобы ускорить работы с покрытием, если инструкции прямо этого не разрешают.

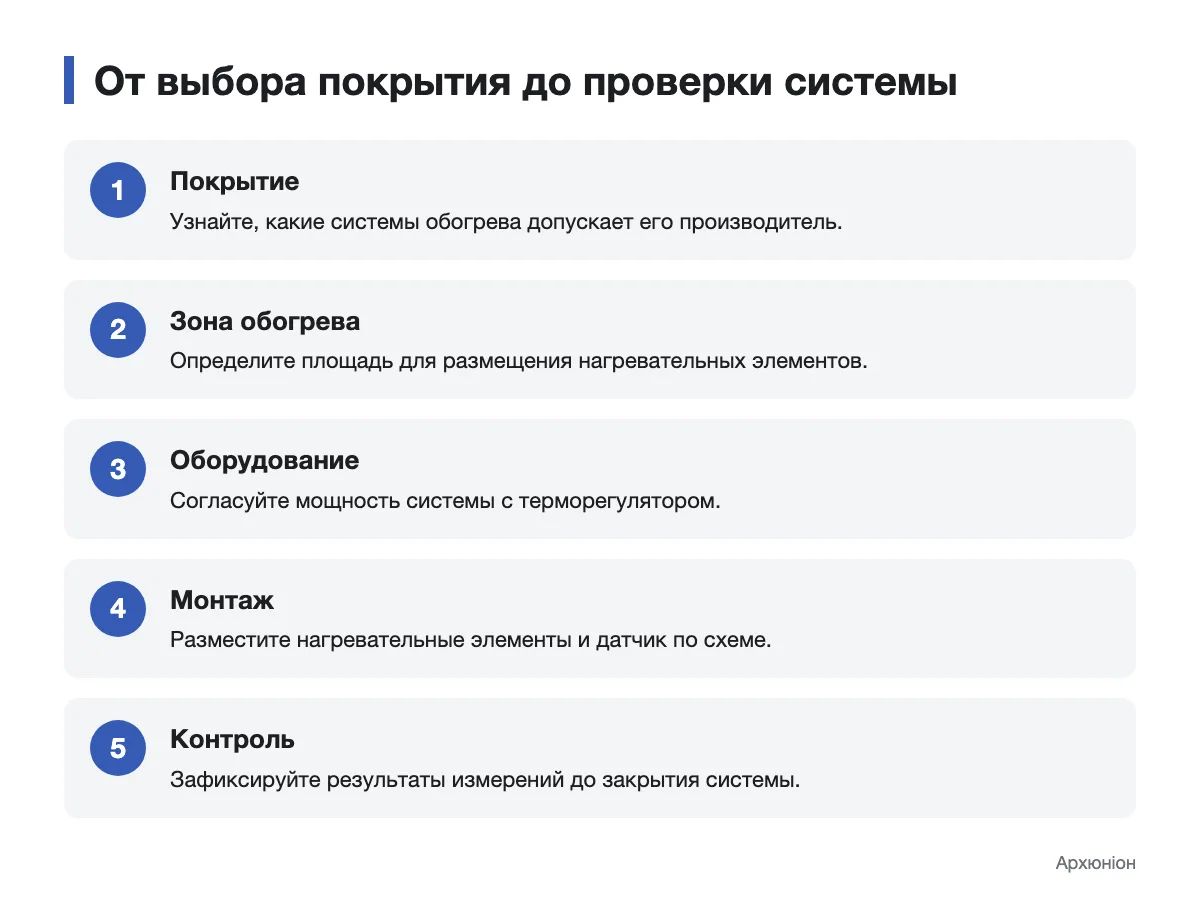

Как выбрать систему для своего пола

Для плитки сравните кабель и мат с учетом формы зоны обогрева и способа укладки. Для ламината сначала согласуйте систему обогрева с требованиями к покрытию и подложке. Рассчитывайте мощность по площади, где будут расположены нагревательные элементы, а не по всей площади комнаты. До укладки покрытия сохраните схему, фотографии и результаты измерений, а подключение защиты обсудите с электриком.
