Как выбрать стеклопакет для частного дома: устройство

Стеклопакет — это герметичный блок из нескольких стекол, который устанавливают в оконную раму; он не заменяет целое окно. Для жилой комнаты его сравнивают по теплопередаче и шумоизоляции, а для неотапливаемой веранды учитывают еще и условия использования самого помещения. Ниже разберем формулу стеклопакета, покажем расчет теплопотерь и объясним, когда запотевший блок нуждается в замене.

Как выбрать стеклопакет для частного дома: устройство и отличие от окна

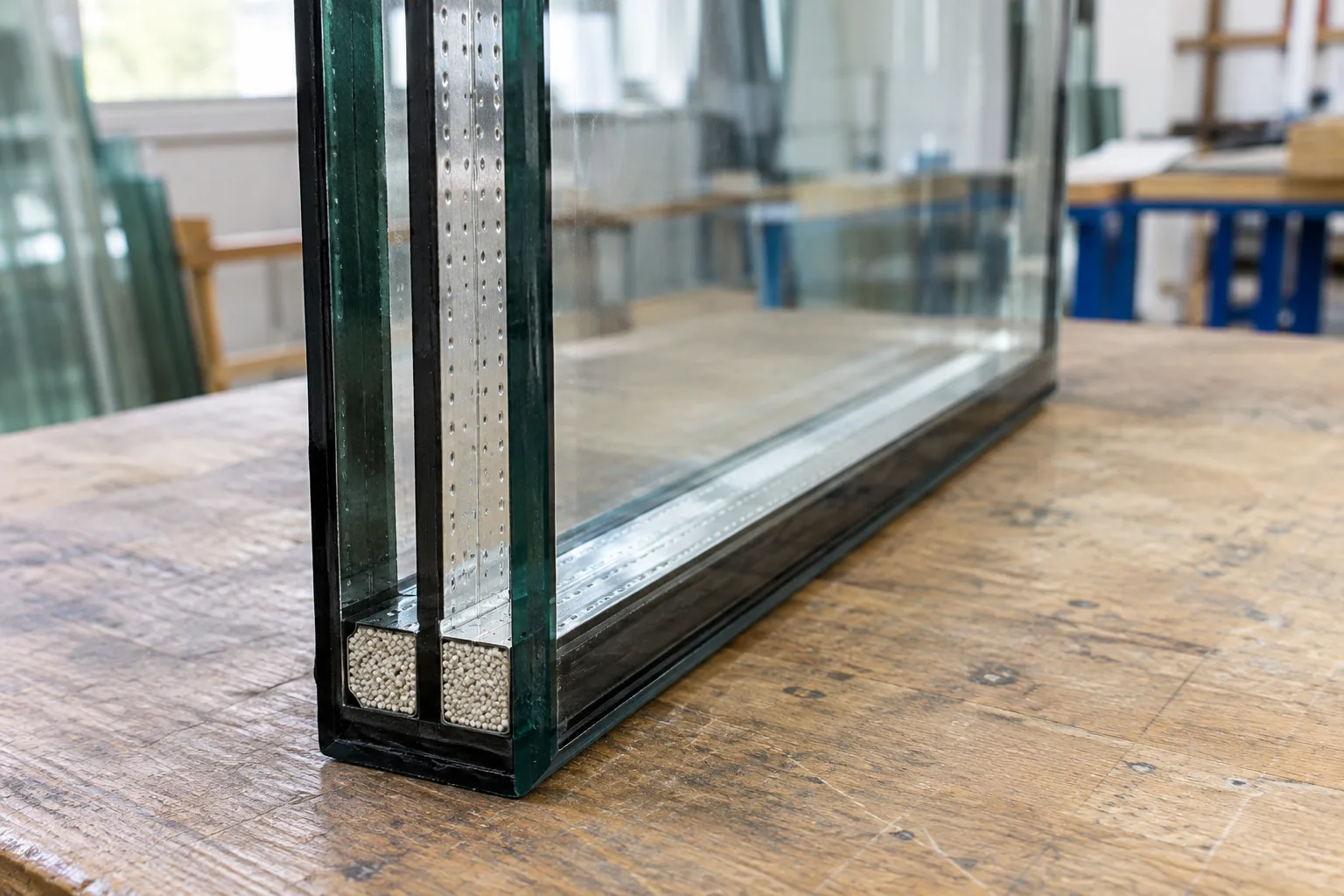

Стеклопакет состоит из стекол, промежутков между ними, дистанционной рамки и герметизации по краю. Промежуток между соседними стеклами называют камерой. Два стекла образуют одну камеру, три стекла — две. Дистанционная рамка удерживает заданное расстояние между стеклами, а герметичный край отделяет внутреннее пространство от воздуха в комнате.

Окно — более широкое понятие. Помимо стеклопакета, в него входит рама, а створка оснащена фурнитурой для открывания и прижима. Поэтому при замене окна меняют всю конструкцию, а при замене стеклопакета исправную раму можно оставить на месте.

Для заявки на изготовление разделяйте три группы данных:

• размеры и формулу стеклопакета;
• типы стекла и заполнение камер;
• параметры рамы, створки и монтажного узла.

Такое разделение помогает не приписывать стеклопакету характеристики всего окна. Например, теплопотери через край рамы не описывает показатель теплопередачи центральной части остекления.

Камеры, энергосберегающее стекло и дистанционная рамка

Формула 4–16–4 описывает два стекла толщиной по 4 мм и промежуток 16 мм между ними. Номинальная толщина такого стеклопакета составляет 24 мм. Формула 4–12–4–12–4 описывает три стекла, два промежутка и номинальную толщину 36 мм. Формула показывает геометрию, но сама по себе не определяет теплопередачу или шумоизоляцию.

Ug — коэффициент теплопередачи остекления, который указывают в Вт/(м²·К). Чем меньше значение, тем меньше тепловой поток через одинаковую площадь при одинаковой разнице температур. Сравнивать Ug следует для полной комплектации с указанием покрытия стекла, ширины камер и их заполнения.

Энергосберегающее покрытие наносят на одну из поверхностей стекла внутри герметичного блока. Дистанционная рамка формирует его край; ее материал влияет на теплопередачу именно в этой зоне. Поэтому отдельно запрашивайте показатель Ug остекления и данные о рамке, а не только количество камер.

«Количество камер удобно использовать для первичного отбора. Окончательно я бы сравнивал комплектации с одинаково указанными характеристиками». — Демьян Подгорный, автор о строительстве домов

Как выбрать стеклопакеты для частного дома и неотапливаемой веранды

Стеклопакеты в частный дом подбирают для конкретного помещения. В спальне важны теплопотери и уличный шум. Для сравнения запросите характеристики готовых стеклопакетов, а не отдельных стекол.

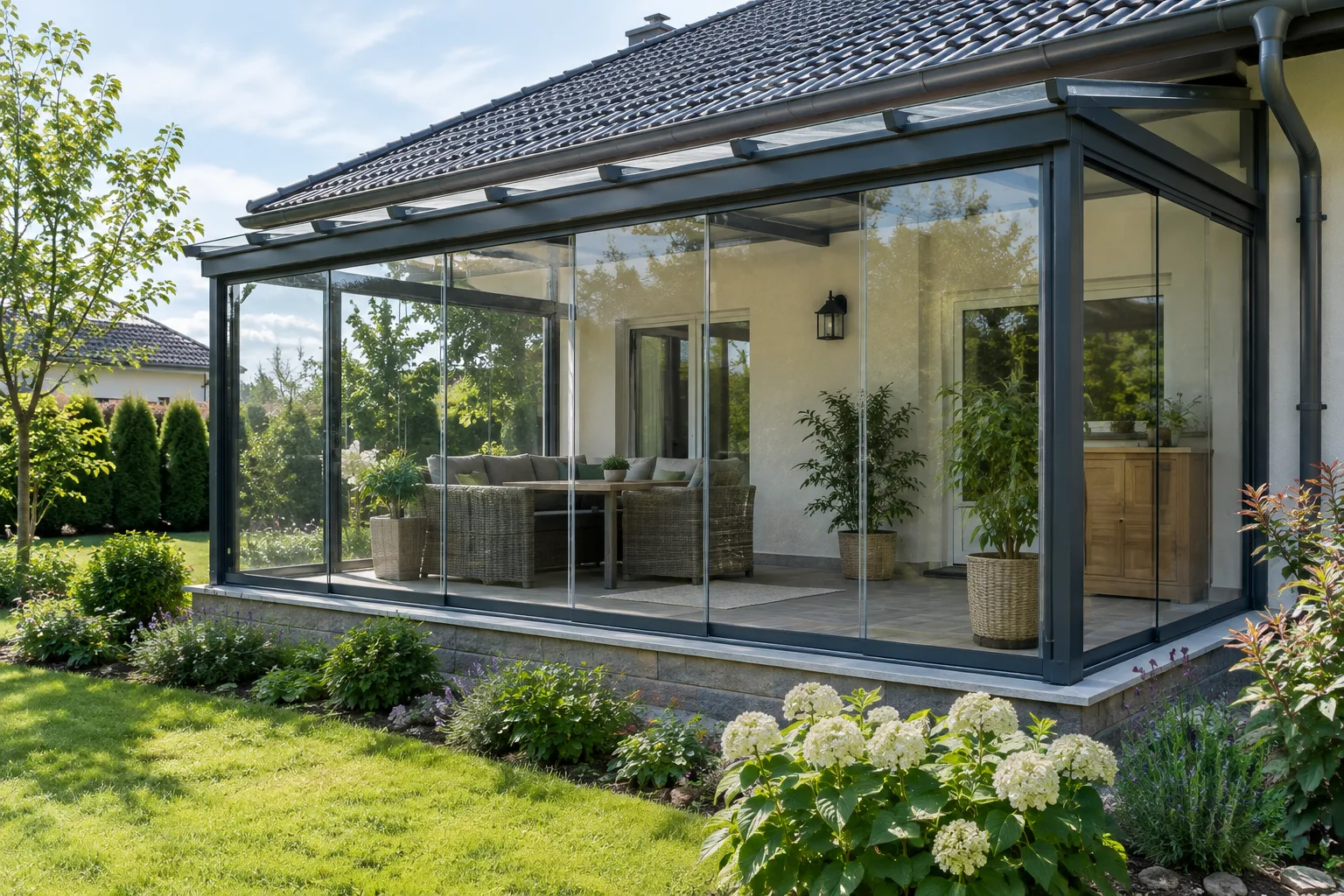

Для веранды сначала определите, планируете ли вы отапливать ее в будущем. Сравнивайте остекление вместе с рамой и другими ограждающими конструкциями: расчет только по стеклу не покажет теплопотери всего помещения.

Пример расчета теплопотерь через стеклопакет

Предположим, площадь комнаты — 12 м², а площадь остекления — 2 м². Предположим также, что в комнате +20 °C, на улице −5 °C, а проектная граница для Ug составляет 1,1 Вт/(м²·К). Разница температур равна 25 К. Тогда расчетная граница теплового потока через остекление: 2 × 1,1 × 25 = 55 Вт.

Это пример с заданной проектной границей, а не паспортная характеристика конкретного изделия или теплопотери всей комнаты. Чтобы повторить расчет, умножьте площадь своего остекления на Ug выбранной комплектации из технического документа и на расчетную разницу температур. Потери через раму и примыкания считайте отдельно.

Как толщина стекла и асимметрия влияют на шумоизоляцию

Шумоизоляция стеклопакета не определяется одним только количеством камер. Для сравнения используют Rw — индекс изоляции воздушного шума в децибелах. Он описывает результат испытания конструкции, а не толщину одного стекла. Показатель конкретного стеклопакета нужно брать из технических данных именно его комплектации.

Сравним две условные формулы одинаковой номинальной толщины: 4–14–4 и 6–12–4. Обе дают 22 мм, но во второй стекла имеют разную толщину.

Для спальни у дороги попросите поставщика показать Rw для обоих предложенных блоков. Сравнивайте Rw готовых стеклопакетов, а не только толщину стекла.

Установка, замена и признаки разгерметизации стеклопакета

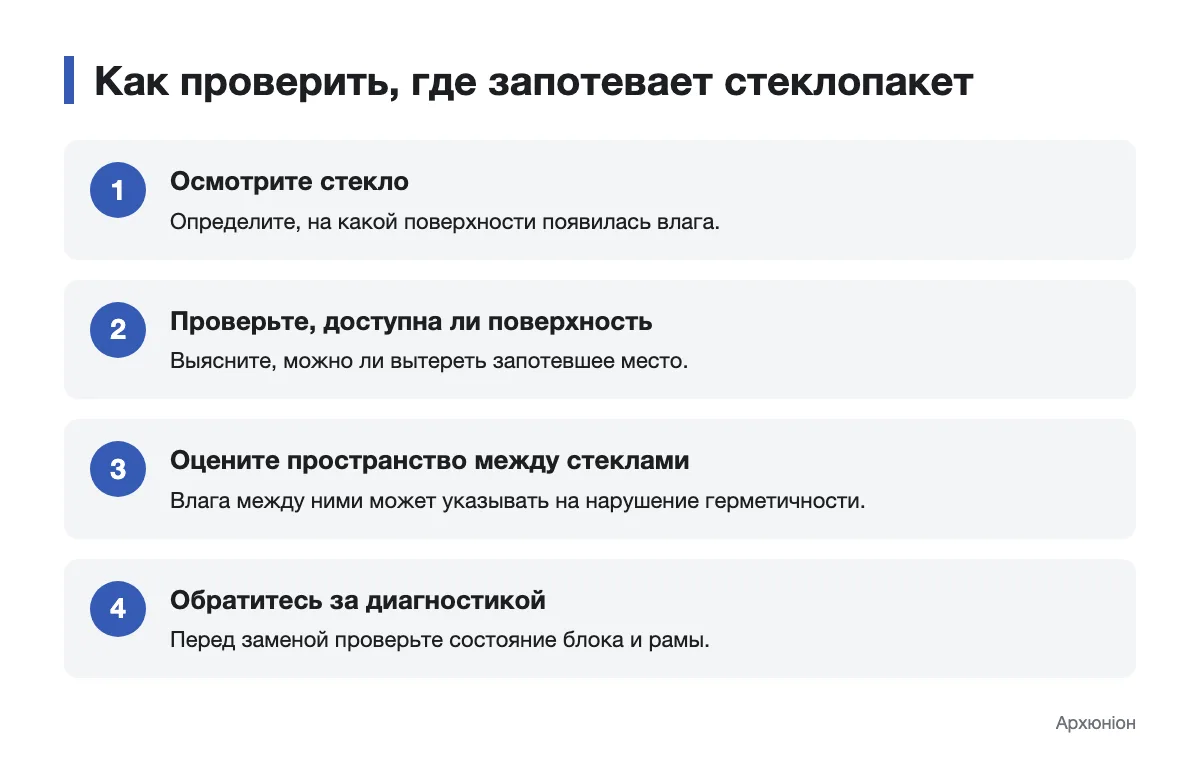

Влага между стеклами недоступна для протирания и может свидетельствовать о нарушении герметичности блока. Сначала определите место запотевания и только после этого заказывайте осмотр.

1. Осмотрите стекла со стороны комнаты и улицы.
2. Попробуйте вытереть доступную запотевшую поверхность.
3. Если влага осталась между стеклами, укажите ее место мастеру.
4. Передайте мастеру результаты осмотра.

Так вы поможете мастеру понять, где именно появилась влага.

«Влагу, которую можно вытереть со стекла, я сначала рассматривал бы как проблему условий в помещении. Запотевание между стеклами — повод проверить сам блок». — Демьян Подгорный, автор о строительстве домов

Последовательность работ с рамой описана в материале об установке пластиковых окон на нашем сайте.

Уход за стеклопакетом и утилизация старого блока

Во время мытья отмечайте, где именно появляется влага: со стороны комнаты, на улице или между стеклами.

После демонтажа спросите исполнителя, куда передадут старый блок. При утилизации стеклопакета нужно учитывать не только стекло, но и рамку с герметиками по краю.

Перед оплатой работ сохраните формулу, размеры и документы на новое изделие. По ним проще сравнить замену с прежней комплектацией и позже передать мастеру точные данные без повторного демонтажа.

Что проверить перед заказом стеклопакета

Сравните формулу, Ug и, при необходимости, Rw для конкретных комплектаций. Для неотапливаемой веранды отдельно определите будущий режим использования, а если окно запотело — сначала выясните, на какой поверхности появилась влага.
